7 仪表
概述

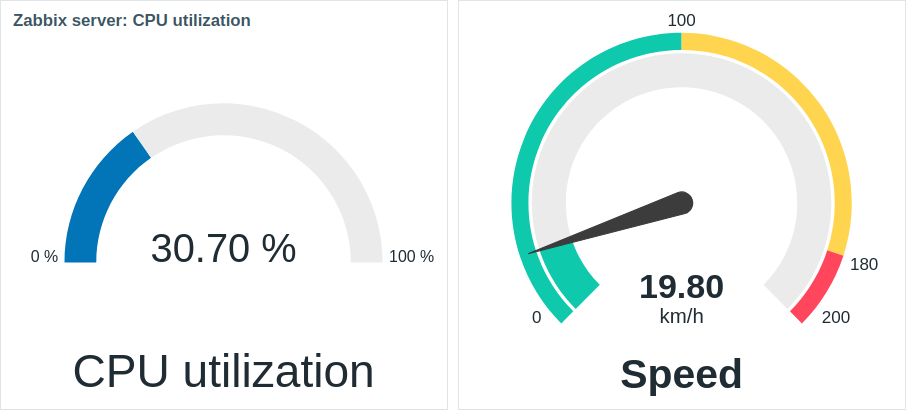

仪表组件将单个监控项的值显示为仪表。
配置后，组件可包含以下元素：
- 监控项描述（例如，“CPU 利用率”、“速度”）
- 监控项值（例如，“30.70”、“19.80”）
- 监控项值单位（例如，“%”、“km/h”）
- 仪表刻度（例如，“0%/100%”、“0/100/180/200”）
- 仪表弧（仪表值弧和仪表阈值弧）
- 仪表指针

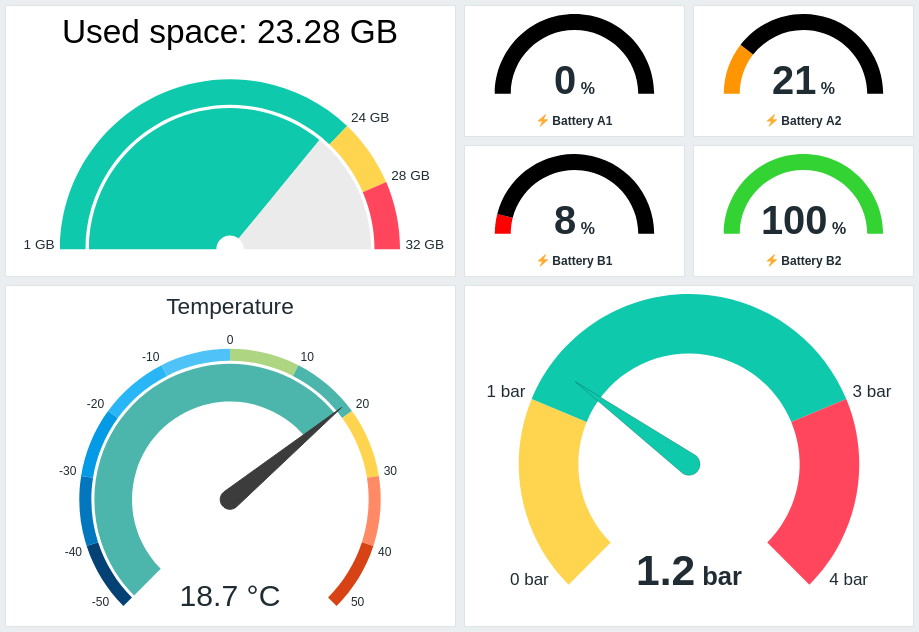

可以使用 高级配置 选项对组件进行视觉微调，以创建各种视觉效果样式：
仪表组件只能显示数值。不支持显示二进制值。
单击仪表组件会显示该监控项的图表。
配置

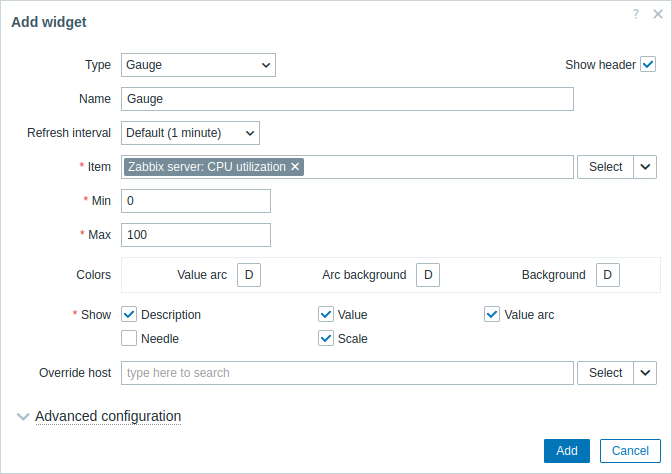

要配置，请选择 仪表 作为类型：
除了所有组件的 通用 参数外，您还可以设置以下特定选项：
| 监控项 | 选择监控项。 或者，选择兼容的组件作为监控项的数据源。 此字段是自动完成的，因此开始输入监控项名称将提供匹配监控项的下拉列表。 请注意，您只能选择返回数字数据的监控项。 |
| 最小值 | 输入仪表的最小值。 支持后缀（例如，“1d”、“2w”、“4K”、“8G”）。支持值映射。 |
| 最大值 | 输入仪表的最大值。 支持后缀（例如，“1d”、“2w”、“4K”、“8G”）。支持值映射。 |
| 颜色 | 从颜色选择器中选择颜色： 值弧 - 选择仪表值弧颜色； 弧背景 - 选择仪表值弧和仪表阈值弧背景颜色； 背景 - 选择组件背景颜色。 “D”代表默认颜色，取决于前端主题。如果设置了阈值，值弧的默认颜色取决于阈值颜色。要返回默认颜色，请单击颜色选择器中的使用默认按钮。 |
| 显示 | 勾选复选框以显示相应的仪表元素 - 描述、值、值弧、指针、刻度（仪表弧开始和结束时仪表的最小值和最大值）。取消勾选以隐藏。必须至少选择一个元素。 请注意，如果显示仪表值弧或仪表阈值弧（请参阅高级配置选项），则可以显示仪表指针和刻度。另请注意，如果显示仪表指针，则值将放置在指针下方；如果指针隐藏，则值将与仪表弧的底部对齐。 |
| 覆盖主机 | 选择兼容的组件或仪表板作为主机的数据源。 在模板仪表板上配置组件时，此参数不可用。 |
| 高级配置 | 单击“高级配置”标签可显示高级配置选项。您还可以在此处调整在“显示”字段中选择的仪表元素。 |
高级配置

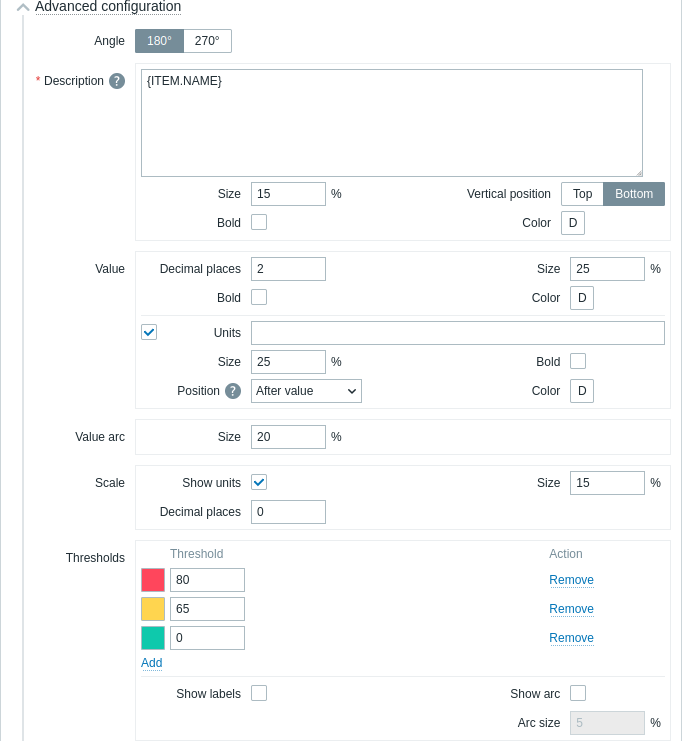

在可折叠的 高级配置 中提供了高级配置选项：
| 角度 | 选择仪表角度（180° 或 270°）。 |
| 说明 | |
| 说明 | 输入监控项说明。此说明可能会覆盖默认监控项名称。 支持多行说明。可以结合使用文本和支持的宏。 支持 {HOST.*}、{ITEM.*}、{INVENTORY.*} 和用户宏。 |
| 大小 | 输入监控项描述的字体大小高度（以百分比表示，相对于组件总高度）。 |
| 垂直位置 | 选择监控项描述的垂直位置（顶部或底部，相对于仪表弧）。 |
| 粗体 | 选中复选框以粗体显示监控项描述。 |
| 颜色 | 从颜色选择器中选择监控项描述颜色。 “D”代表默认颜色，取决于前端主题。要返回默认颜色，请单击颜色选择器中的使用默认按钮。 |
| 值 | |
| 小数位数 | 输入要与值一起显示的小数位数。 此选项仅影响返回[数字（浮点数）]（/manual/config/items/item#configuration）数据的监控项。 |
| 大小 | 输入值的字体大小高度（以百分比表示，相对于仪表弧高度）。 |
| 粗体 | 选中复选框以粗体显示值。 |
| 颜色 | 从颜色选择器中选择值颜色。 “D”代表默认颜色，取决于前端主题。要返回默认颜色，请单击颜色选择器中的使用默认按钮。 |
| 单位 | |
| 单位 | 选中复选框以显示监控项值的单位。 如果输入单位名称，它将覆盖监控项配置中设置的单位。 |
| 大小 | 输入监控项单位的字体大小高度（以百分比表示，相对于仪表弧高度）。 |
| 粗体 | 选中复选框以粗体显示监控项单位。 |
| 位置 | 选择监控项单位的位置（相对于监控项值的上方、下方、前方或后方）。 对于以下时间相关单位，此选项将被忽略：UNIX时间、运行时间、s。 |
| 颜色 | 从颜色选择器中选择监控项单位颜色。 “D”代表默认颜色，取决于前端主题。要返回默认颜色，请单击颜色选择器中的使用默认按钮。 |
| 值弧 | |
| 弧大小 | 输入仪表值弧的大小高度（以百分比表示，相对于仪表弧半径）。 |
| 针 | |
| 颜色 | 从颜色选择器中选择仪表针颜色。 “D”代表默认颜色，取决于前端主题。如果设置了阈值，则针的默认颜色取决于阈值颜色。要返回默认颜色，请单击颜色选择器中的使用默认按钮。 |
| 比例 | |
| 显示单位 | 选中复选框以显示仪表最小值和最大值的单位。 |
| 大小 | 输入仪表最小值和最大值的字体大小高度（以百分比表示，相对于仪表弧高度）。 |
| 小数位数 | 输入仪表最小值和最大值显示的小数位数。 此选项仅影响返回 数字（浮点数） 数据的监控项。 |
| 阈值 | |
| 阈值 | 单击“添加”可添加阈值，从颜色选择器中选择阈值颜色，然后指定数值。 保存时，阈值列表将按升序排列。 请注意，配置为阈值的颜色仅对数字监控项才会正确显示。 支持后缀（例如，“1d”、“2w”、“4K”、“8G”）。支持 值映射。 |
| 显示标签 | 勾选复选框以将阈值显示为仪表刻度上的标签。 |
| 显示圆弧 | 勾选复选框以显示仪表阈值圆弧。 |
| 圆弧大小 | 输入仪表阈值圆弧的大小高度（以百分比表示，相对于仪表圆弧半径）。 |

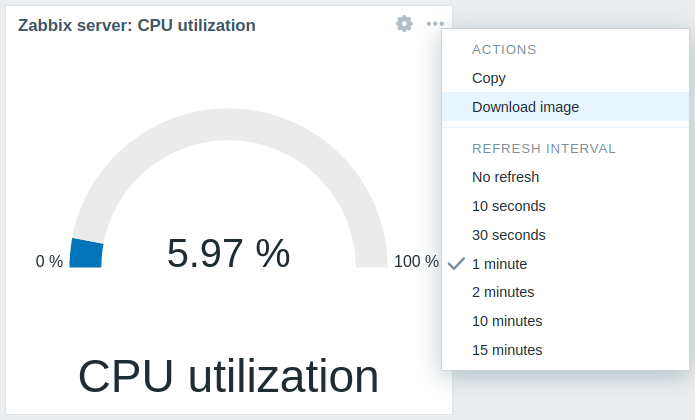

可以使用 组件 菜单 中将仪表组件显示的信息下载为 .png 图像：
组件的屏幕截图将保存到 下载 文件夹中。
