7 网络设备的标准化模板

概述

为了提供交换机和路由器等网络设备的监控，我们创建了两个所谓的模型：网络设备本身（基本上是它的机框）和网络接口

我们提供了许多网络设备系列模板。 覆盖（尽可能从设备中获取这些监控项）：

• 机框故障监控（电源，风扇和温度，总体状态）
• 机框性能监控（CPU和内存监控项）
• 机框资产收集（序列号，型号名称，固件版本）
• 使用IF-MIB和EtherLike-MIB进行网络接口监控（接口状态，接口流量负载，以太网的双工状态）

这些模板获取来源：

• 在新安装的Zabbix中 - 前往数据收集 → 模板;
• 如果是从旧版本升级的Zabbix，你可以在下载的最新版本的Zabbix的templates 目录中找到模板文件。然后在数据收集 → 模板中手动导入它们。

如果要导入新的开箱即用模板，您可能还需要将@Network自动发现接口全局正则表达式更新为：

Result is FALSE: ^Software Loopback Interface
       Result is FALSE: ^(In)?[lL]oop[bB]ack[0-9._]*$
       Result is FALSE: ^NULL[0-9.]*$
       Result is FALSE: ^[lL]o[0-9.]*$
       Result is FALSE: ^[sS]ystem$
       Result is FALSE: ^Nu[0-9.]*$

更新后，会过滤掉在大多数系统上环回和空接口。

设备

模板使用的设备系列如下:

模板设计

模板的设计考虑了以下几点：

• 尽可能多的使用用户宏，以便用户可以调整触发器；
• 尽可能使用底层自动发现，以尽量减少不受支持的监控项的数量；
• 所有模板都依赖于模板 ICMP Ping，因此所有设备也由 ICMP 检查；
• 监控项不使用任何 MIB - SNMP OID 用于监控项和底层自动发现。 因此，无需将任何 MIB 加载到 Zabbix 中即可使模板正常工作；
• 环回网络接口在发现时被过滤以及ifAdminStatus = down(2)的接口;
• 尽可能使用 IF-MIB::ifXTable 中的 64 位计数器。 如果不支持，则使用默认的 32 位计数器。

所有发现的网络接口都有一个触发器来监控其运行状态（链接），例如：

 {$IFCONTROL:"{#IFNAME}"}=1 and last(/Alcatel Timetra TiMOS SNMP/net.if.status[ifOperStatus.{#SNMPINDEX}])=2 and (last(/Alcatel Timetra TiMOS SNMP/net.if.status[ifOperStatus.{#SNMPINDEX}],#1)<>last(/Alcatel Timetra TiMOS SNMP/net.if.status[ifOperStatus.{#SNMPINDEX}],#2))

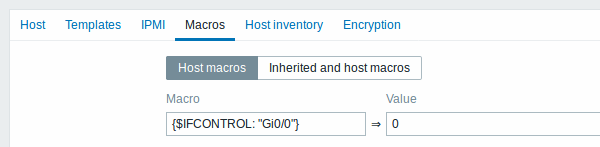

• 如果您不想监控特定接口的这种情况，请创建一个上下文值为 0 的用户宏。例如：

其中 Gi0/0 是 {#IFNAME}。这样触发器就不再用于此特定接口。

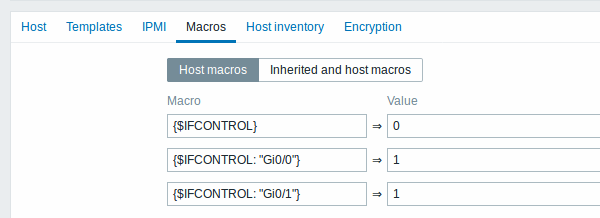

• 您还可以更改所有触发器的默认行为，使其不触发并仅对有限数量的接口（如上行链路）激活此触发器：

标签

• Performance – 设备系列MIB提供了一种监控CPU和内存监控项的方法;
• Fault - 设备系列MIB提供监控至少一个温度传感器的方法;
• Inventory – 设备系列MIB提供了至少收集设备序列号和型号名称的方法;
• Certified – 涵盖上述所有三个主要类别。
