5 自动发现 SNMP OIDs (旧版)

概述

在本章节中，我们将对交换机执行一个SNMP 发现。

监控项键值

跟文件系统和网络接口自动发现不同，SNMP自动发现的监控项无需配置 "snmp.discovery" 键 - 只要监控项类型设置为SNMP agent就足够了。

要配置自动发现规则，需要完成下面的步骤:

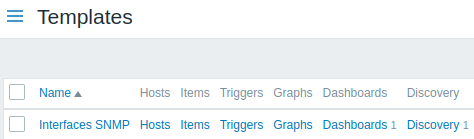

找到: 数据收集 → 模板

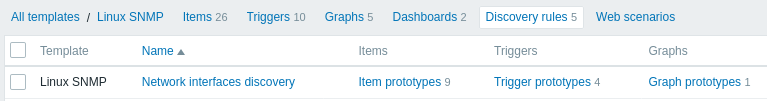

单击对应模板行中的 自动发现

点击页面右上角的 创建自动发现规则

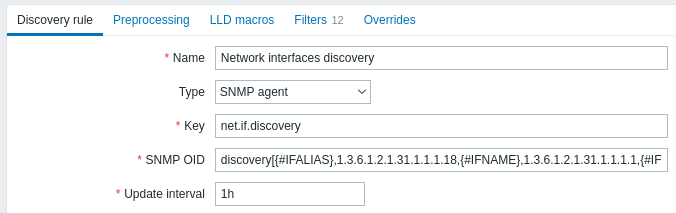

在自动发现规则表单中填写所需的详细信息，如下面的截图所示

所有强制输入框标记为红色星号。

待发现的OID在SNMP OID输入框中定义，格式如下: discovery[{#MACRO1}, oid1, {#MACRO2}, oid2, …,]

其中 {#MACRO1}, {#MACRO2} … 是有效的LLD宏名称，然后 oid1, oid2... 是可以为这些宏生成具体值的OID。内置的宏 {#SNMPINDEX} 表示已发现OID的索引，这个宏可用于已发现的实体上。已发现的实体按照 {#SNMPINDEX} 宏的返回值来进行分组。

要理解上面说的，我们来演示一下对交换机执行snmpwalk操作:

$ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifDescr
       IF-MIB::ifDescr.1 = STRING: WAN
       IF-MIB::ifDescr.2 = STRING: LAN1
       IF-MIB::ifDescr.3 = STRING: LAN2

       $ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifPhysAddress
       IF-MIB::ifPhysAddress.1 = STRING: 8:0:27:90:7a:75
       IF-MIB::ifPhysAddress.2 = STRING: 8:0:27:90:7a:76
       IF-MIB::ifPhysAddress.3 = STRING: 8:0:27:2b:af:9e

然后设置 SNMP OID 为: discovery[{#IFDESCR}, ifDescr, {#IFPHYSADDRESS}, ifPhysAddress]

现在规则会自动去发现对应实体，实体中的 {#IFDESCR} 宏设置为 WAN, LAN1 和 LAN2, {#IFPHYSADDRESS} 宏设置为 8:0:27:90:7a:75, 8:0:27:90:7a:76, 和 8:0:27:2b:af:9e, {#SNMPINDEX} 宏设置为已发现的OID的索引值 1, 2 和3:

[
           {
               "{#SNMPINDEX}": "1",
               "{#IFDESCR}": "WAN",
               "{#IFPHYSADDRESS}": "8:0:27:90:7a:75"
           },
           {
               "{#SNMPINDEX}": "2",
               "{#IFDESCR}": "LAN1",
               "{#IFPHYSADDRESS}": "8:0:27:90:7a:76"
           },
           {
               "{#SNMPINDEX}": "3",
               "{#IFDESCR}": "LAN2",
               "{#IFPHYSADDRESS}": "8:0:27:2b:af:9e"
           }
       ]

如果实体没有指定的OID，则对应的宏会被跳过。比如，假如存在下面的数据:

ifDescr.1 "Interface #1"
       ifDescr.2 "Interface #2"
       ifDescr.4 "Interface #4"

       ifAlias.1 "eth0"
       ifAlias.2 "eth1"
       ifAlias.3 "eth2"
       ifAlias.5 "eth4"

在此场景中，SNMP 自动发现 discovery[{#IFDESCR}, ifDescr, {#IFALIAS}, ifAlias] 会返回这种结构的数据:

[
           {
               "{#SNMPINDEX}": 1,
               "{#IFDESCR}": "Interface #1",
               "{#IFALIAS}": "eth0"
           },
           {
               "{#SNMPINDEX}": 2,
               "{#IFDESCR}": "Interface #2",
               "{#IFALIAS}": "eth1"
           },
           {
               "{#SNMPINDEX}": 3,
               "{#IFALIAS}": "eth2"
           },
           {
               "{#SNMPINDEX}": 4,
               "{#IFDESCR}": "Interface #4"
           },
           {
               "{#SNMPINDEX}": 5,
               "{#IFALIAS}": "eth4"
           }
       ]
