3. Узлы сети
Обзор
В разделе Настройка → Узлы сети пользователи могут настраивать и поддерживать узлы сети

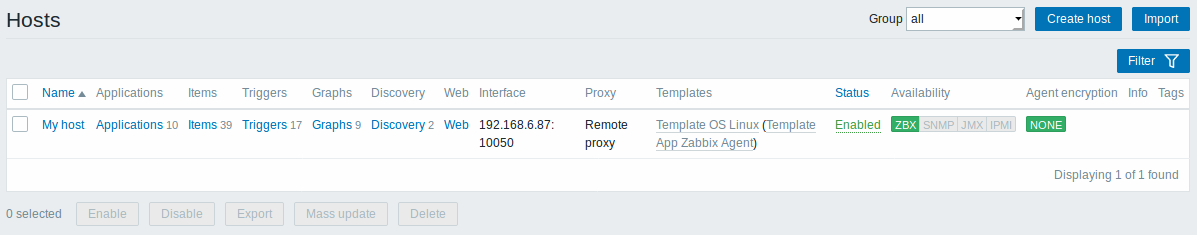

Здесь отображается список существующих узлов сети с подробной информацией о них.
Отображаемые данные:
| Столбец | Описание |
|---|---|
| Имя (Name) | Имя узла сети. При нажатии на имени узла сети открывается диалог настройки узла сети. |
| Объекты (Элементы данных, Триггеры, Графики, Обнаружение, Веб) (Items, Triggers, Graphs, Discovery, Web) |
При нажатии на имени объекта отобразятся элементы данных, триггеры и т.п. соответствующего узла сети. Количество соответствующих объектов отображается серым цветом. |
| Интерфейс (Interface) | Отображается основной интерфейс узла сети. |
| Прокси (Proxy) |
Отображается имя прокси сервера, если узел сети контролируется посредством прокси. Этот столбец отображается только если опция фильтра Наблюдение через имеет значение «Любое» или «Прокси». |
| Шаблоны (Templates) |
Отображаются шаблоны, присоединённые к узлу сети. Если в присоединённых шаблонах содержатся ещё и другие шаблоны, то они отображаются в круглых скобках через запятую. При нажатии на имени шаблона откроется его диалог настройки. |
| Состояние (Status) |
Отображается состояние узла сети — Активировано или Деактивировано. Нажав на состояние, можно его изменить. Оранжевый значок гаечного ключа  перед состоянием узла сети указывает, что узел сети находится в режиме обслуживания. При наведении указателя мыши на значок отображается подробная информация о режиме обслуживания. |
| Доступность (Availability) |
Отображается доступность узла сети по настроенным интерфейсам. Значки представляют только те типы интерфейсов (Zabbix агент, SNMP, IPMI, JMX), которые настроены. При наведении указателя мыши на значок появляется всплывающий список всех интерфейсов этого типа с информацией об интерфейсе, его состоянии и ошибках. Для узлов сети без интерфейсов столбец пуст. Текущее состояние всех интерфейсов одного типа отображается соответствующим цветом значка: Зелёный — все интерфейсы доступны Жёлтый — по крайней мере один интерфейс доступен и по крайней мере один — недоступен; остальные могу иметь любые значения, включая «неизвестно» Красный — нет доступных интерфейсов Серый — по крайней мере один интерфейс неизвестен (недоступных нет) Обратите внимание, что активные элементы данных Zabbix агента не влияют на доступность узла сети. |
| Шифрование агента (Agent encryption) |
Отображается состояние шифрования соединений к узлу сети: Нет — без шифрования PSK — с использованием общего ключа Серт — с использованием сертификата |
| Инфо (Info) | Отображается информация об ошибках (если есть) относительно узла сети. |
| Теги (Tags) | Теги узла сети, с нераскрытыми макросами. |
Для настройки нового узла сети нажмите на кнопку Создать узел сети в правом верхнем углу. Чтобы импортировать узел сети из файла YAML, XML или JSON, нажмите на кнопку Импорт в правом верхнем углу.
Опции массового редактирования
Кнопки ниже списка предлагают некоторые опции массового редактирования:
- Активировать — поменять состояние узлов сети на Активировано
- Отключить — поменять состояние узлов сети на Деактивировано
- Экспорт — экспортировать узлы сети в файл формата YAML, XML или JSON
- Массовое обновление — обновление нескольких свойств сразу для набора узлов сети
- Удалить — удалить узлы сети
Для использования этих опций отметьте флажки перед соответствующими узлами сети, затем нажмите на требуемую кнопку.
Использование фильтра
Для отображения только интересующих вас узлов сети можно использовать фильтр. Для более эффективного поиска данные ищутся с нераскрытыми макросами.
Ссылка Фильтр доступна выше списка узлов сети. При нажатии на неё становится доступен фильтр, где можно отобрать узлы сети по группе узлов сети, присоединённым шаблонам, имени, DNS, IP, номеру порта, контролю со стороны сервера либо прокси, имени прокси и тегам.
| Параметр | Описание |
|---|---|
| Группы узлов сети (Host groups) |
Фильтр по одной или нескольким группам узлов сети. При указании родительской группы узлов сети неявно выбираются все вложенные группы узлов сети. |
| Шаблоны (Templates) | Фильтр по присоединённым шаблонам. |
| Имя (Name) | Фильтр по видимому имени узла сети. |
| DNS | Фильтр по DNS имени. |
| IP | Фильтр по IP адресу. |
| Порт (Port) | Фильтр по номеру порта. |
| Наблюдение через (Monitored by) |
Отфильтровать узлы сети, которые контролируются только сервером, только прокси либо и тем, и другим. |
| Прокси (Proxy) | Отфильтровать узлы сети, которые контролируются указанным здесь прокси. |
| Теги (Tags) |
Фильтр по имени и значению тега узла сети. Можно как включать, так и исключать определённые теги и значения тегов. Можно указать несколько условий. Поиск совпадений по имени тега всегда чувствителен к регистру. Для каждой операции доступно несколько условий: Существует — включить указанные имена тегов Равно — включить указанные имена тегов и их значения (с учётом регистра) Содержит — включить указанные имена тегов, в которых значения тегов содержат введённую строку (совпадение подстроки, без учёта регистра) Не существует — исключить указанные имена тегов Не равно — исключить указанные имена тегов и их значения (с учётом регистра) Не содержит — исключить имена указанных тегов, в которых значения тегов содержат введённую строку (совпадение подстроки, без учёта регистра) Для условий имеется два типа вычислений: И/Или — все условия должны соблюдаться, условия с одинаковыми именами тегов будут сгруппированы с условием Или Или — достаточно соблюдения одного условия |
Чтение доступности узлов сети
Значки доступности узла сети отражают текущее состояние интерфейса узла сети на Zabbix сервере. Таким образом, в веб-интерфейсе:
- Если вы деактивируете узел сети, значки доступности не сразу станут серыми (неизвестное состояние), так как серверу необходимо сначала синхронизировать изменения в конфигурации;
- Если вы активируете узел сети, значки доступности не сразу станут зелёными (доступен), так как серверу необходимо сначала синхронизировать изменения в конфигурации и начать опрос узла сети.
Неизвестное состояние интерфейса
Zabbix сервер определяет неизвестное состояние у соответствующего интерфейса агента (Zabbix, SNMP, IMP, JMX), если:
- у интерфейса не имеется активированных элементов данных (они были удалены или деактивированы);
- имеются только активные элементы данных Zabbix агента;
- нет поллеров для данного типа интерфейса (т.е. StartPollers=0);
- узел сети деактивирован;
- узел сети переведён на наблюдение через прокси, другой прокси или через сервер, если узел сети ранее наблюдался через прокси;
- узел сети наблюдается прокси, который перешел в оффлайн (от прокси не получено обновлений в течение максимального интервала проверки состояния прокси — 1 час).
Перевод доступности интерфейса в неизвестное состояние выполняется после синхронизации кэша конфигурации сервера. Восстановление доступности интерфейса (доступен/недоступен) на узлах сети, которые наблюдаются через прокси, выполняется после синхронизации кэша конфигурации прокси.
Смотрите также более подробную информацию о недостижимости интерфейсов узлов сети.
