1. Графики

Обзор

Доступ к графикам узла сети можно получить из раздела Мониторинг → Узлы сети, нажав на ссылку Графики в строке соответствующего узла сети.

Любой пользовательский график, настроенный для узла сети, может быть отображён, так же как и любой простой график.

Графики сортируются по:

• имени графика (пользовательские графики)
• названию элемента данных (простые графики)

Графики для деактивированных узлов сети также доступны.

Выбор периода времени

Обратите внимание на селектор периода времени выше графика. Он позволяет выбрать часто требуемые периоды за одно нажатие.

Смотрите также: Селектор периода времени.

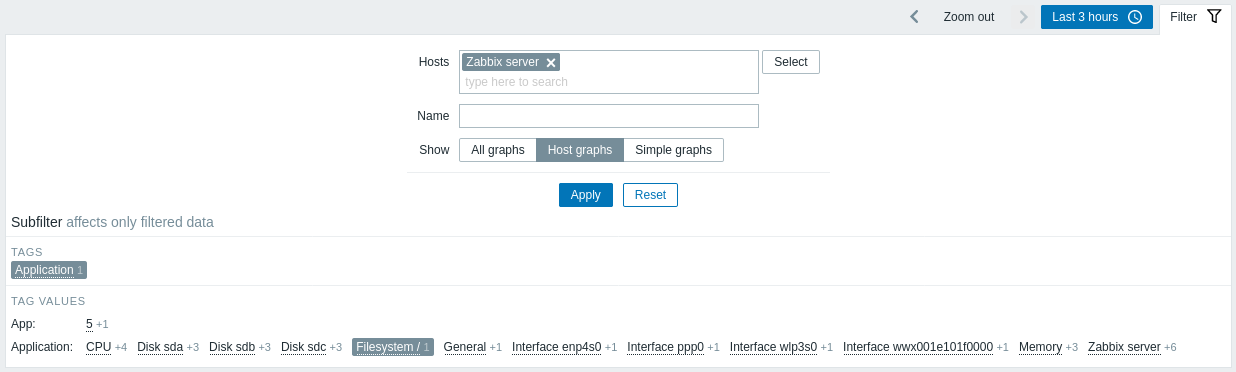

Использование фильтра

Чтобы просмотреть конкретный график, выберите его в фильтре. Фильтр позволяет указать узел сети, имя графика и опцию Показать (все/графики узлов сети/простые графики).

Если в фильтре не выбран узел сети, графики не отображаются.

Использование подфильтра

Подфильтр позволяет дополнительно изменять фильтрацию из основного фильтра.

Он содержит интерактивные ссылки для быстрого доступа к связанным графикам. Графики связаны общей сущностью — именем или значением тега. При щелчке по имени/значению тега он выделяется серым фоном, и графики немедленно фильтруются (нет необходимости нажимать Применить в основном фильтре). Щелчок по другому имени/значению тега добавляет его к отфильтрованным результатам. Повторный щелчок по имени/значению тега удаляет фильтрацию.

Подфильтры генерируются на основе отфильтрованных данных, которые ограничены 1000 записями. Если вы хотите видеть больше записей в подфильтре, вам необходимо увеличить значение параметра Лимит элементов в результатах поиска и фильтрах (в Администрирование -> Общие -> Веб-интерфейс).

В отличие от основного фильтра, подфильтр обновляется вместе с каждым запросом на обновление таблицы, чтобы всегда получать актуальную информацию о доступных опциях фильтрации и числах их счётчиков.

В подфильтре отображаются доступные ссылки, позволяющие фильтровать графики на основе общих объектов — имени тега или значении тега. При щелчке на объекте графики сразу же фильтруются; выбранный объект выделяется серым фоном. Чтобы снять фильтрацию, нажмите на объект ещё раз. Чтобы добавить ещё один объект к отфильтрованным результатам, щёлкните по другому объекту.

Количество отображаемых объектов ограничено 100 по горизонтали. Если их больше, в конце отображается значок в виде трёх точек; он не является ссылкой. Вертикальные списки (такие как теги с их значениями) ограничены 20 записями. Если их больше, отображается значок в виде трёх точек; он не является ссылкой.

Число рядом с каждым являющимся ссылкой объектом означает количество графиков, которые этот объект имеет в результатах основного фильтра.

После выбора одного объекта числа у других доступных объектов отображаются со знаком плюс, указывающим, сколько графиков может быть добавлено к текущему выбору.

Кнопки

Кнопки режима просмотра, являющиеся общими для всех разделов, описаны на странице Мониторинг.
