4 Mappe di rete

Panoramica

La mappa di rete export contiene:

tutte le immagini correlate
struttura della mappa - tutte le impostazioni della mappa, tutti gli elementi contenuti con i relativi impostazioni, collegamenti mappa e indicatori di stato dei collegamenti mappa

Qualsiasi gruppo host, host, trigger, altre mappe o gli altri elementi che possono essere correlati alla mappa esportata non vengono esportati. Pertanto, se manca almeno uno degli elementi a cui si riferisce la mappa, l'importazione fallirà.

L'esportazione/importazione della mappa di rete è supportata da Zabbix 1.8.2.

Esportazione

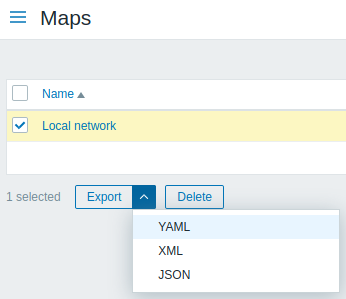

Per esportare le mappe di rete, procedi come segue:

Vai a: Amministrazione → mappe
Contrassegnare le caselle dei template da esportare
Clicca su Esporta sotto l'elenco

A seconda del formato selezionato, i template vengono esportati in un file locale con un nome predefinito:

zabbix_export_maps.yaml - nell'esportazione YAML (opzione predefinita per l'esportazione)
zabbix_export_maps.xml - nell'esportazione XML
zabbix_export_maps.json - nell'esportazione JSON

Importazione

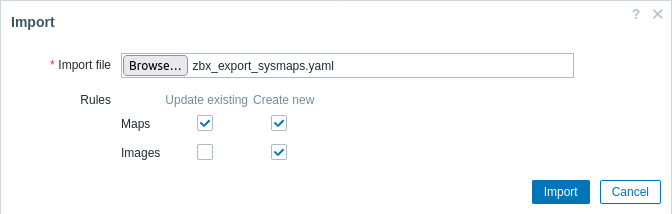

Per importare le mappe di rete, procedi come segue:

Vai a: Monitoraggio → Mappe
Fare clic su Importa a destra
Seleziona il file da importartare
Contrassegna le opzioni richieste nelle regole di importazione
Clicca su Importa

Tutti i campi di input obbligatori sono contrassegnati da un asterisco rosso.

Verrà visualizzato un messaggio di successo o errore dell'importazione nel file fine frontale.

Regole di importazione:

Regola	Descrizione
Aggiorna esistente	Le mappe esistenti verranno aggiornate con i dati presi dal file di importazione. In caso contrario non verranno aggiornati.
Crea nuovo	L'importazione aggiungerà nuove mappe utilizzando i dati del file di importazione. Altrimenti non li aggiungerà.

Se deselezioni entrambe le opzioni della mappa e controlli le rispettive opzioni per immagini, verranno importate solo le immagini. L'importazione delle immagini è disponibile solo agli utenti Super Admin.

::: nota di avviso Se si sostituisce un'immagine esistente, avrà effetto su tutto mappe che utilizzano questa immagine. :::

Formato di esportazione

Esportazione in YAML:

zabbix_export:
         version: '6.0'
         date: '2021-08-31T12:55:10Z'
         images:
           -
             name: Zabbix_server_3D_(128)
             imagetype: '1'
             encodedImage: iVBOR...5CYII=
         maps:
           -
             name: 'Local network'
             width: '680'
             height: '200'
             label_type: '0'
             label_location: '0'
             highlight: '1'
             expandproblem: '1'
             markelements: '1'
             show_unack: '0'
             severity_min: '0'
             show_suppressed: '0'
             grid_size: '50'
             grid_show: '1'
             grid_align: '1'
             label_format: '0'
             label_type_host: '2'
             label_type_hostgroup: '2'
             label_type_trigger: '2'
             label_type_map: '2'
             label_type_image: '2'
             label_string_host: ''
             label_string_hostgroup: ''
             label_string_trigger: ''
             label_string_map: ''
             label_string_image: ''
             expand_macros: '1'
             background: {  }
             iconmap: {  }
             urls: {  }
             selements:
               -
                 elementtype: '0'
                 elements:
                   -
                     host: 'Zabbix server'
                 label: |
                   {HOST.NAME}
                   {HOST.CONN}
                 label_location: '0'
                 x: '111'
                 'y': '61'
                 elementsubtype: '0'
                 areatype: '0'
                 width: '200'
                 height: '200'
                 viewtype: '0'
                 use_iconmap: '0'
                 selementid: '1'
                 icon_off:
                   name: Zabbix_server_3D_(128)
                 icon_on: {  }
                 icon_disabled: {  }
                 icon_maintenance: {  }
                 urls: {  }
                 evaltype: '0'
             shapes:
               -
                 type: '0'
                 x: '0'
                 'y': '0'
                 width: '680'
                 height: '15'
                 text: '{MAP.NAME}'
                 font: '9'
                 font_size: '11'
                 font_color: '000000'
                 text_halign: '0'
                 text_valign: '0'
                 border_type: '0'
                 border_width: '0'
                 border_color: '000000'
                 background_color: ''
                 zindex: '0'
             lines: {  }
             links: {  }

Tags degli Elementi

I valori dei tag degli elementi sono spiegati nella tabella sottostante.

Elemento	Proprietà dell'elemento	Tipo	gamma	Descrizione
images				Root element for images.
	name	`string`		Unique image name.
	imagetype	`integer`	1 - image 2 - background	Image type.
	encodedImage			Base64 encoded image.
maps				Root element for maps.
	name	`string`		Unique map name.
	width	`integer`		Map width, in pixels.
	height	`integer`		Map height, in pixels.
	label_type	`integer`	0 - label 1 - host IP address 2 - element name 3 - status only 4 - nothing	Map element label type.
	label_location	`integer`	0 - bottom 1 - left 2 - right 3 - top	Map element label location by default.
	highlight	`integer`	0 - no 1 - yes	Enable icon highlighting for active triggers and host statuses.
	expandproblem	`integer`	0 - no 1 - yes	Display problem trigger for elements with a single problem.
	markelements	`integer`	0 - no 1 - yes	Highlight map elements that have recently changed their status.
	show_unack	`integer`	0 - count of all problems 1 - count of unacknowledged problems 2 - count of acknowledged and unacknowledged problems separately	Problem display.
	severity_min	`integer`	0 - not classified 1 - information 2 - warning 3 - average 4 - high 5 - disaster	Minimum trigger severity to show on the map by default.
	show_suppressed	`integer`	0 - no 1 - yes	Display problems which would otherwise be suppressed (not shown) because of host maintenance.
	grid_size	`integer`	20, 40, 50, 75 or 100	Cell size of a map grid in pixels, if "grid_show=1"
	grid_show	`integer`	0 - yes 1 - no	Display a grid in map configuration.
	grid_align	`integer`	0 - yes 1 - no	Automatically align icons in map configuration.
	label_format	`integer`	0 - no 1 - yes	Use advanced label configuration.
	label_type_host	`integer`	0 - label 1 - host IP address 2 - element name 3 - status only 4 - nothing 5 - custom label	Display as host label, if "label_format=1"
	label_type_hostgroup	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	Display as host group label, if "label_format=1"
	label_type_trigger	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	Display as trigger label, if "label_format=1"
	label_type_map	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	Display as map label, if "label_format=1"
	label_type_image	`integer`	0 - label 2 - element name 4 - nothing 5 - custom label	Display as image label, if "label_format=1"
	label_string_host	`string`		Custom label for host elements, if "label_type_host=5"
	label_string_hostgroup	`string`		Custom label for host group elements, if "label_type_hostgroup=5"
	label_string_trigger	`string`		Custom label for trigger elements, if "label_type_trigger=5"
	label_string_map	`string`		Custom label for map elements, if "label_type_map=5"
	label_string_image	`string`		Custom label for image elements, if "label_type_image=5"
	expand_macros	`integer`	0 - no 1 - yes	Expand macros in labels in map configuration.
	background	`id`		ID of the background image (if any), if "imagetype=2"
	iconmap	`id`		ID of the icon mapping (if any).
urls				Used by maps or each map element.
	name	`string`		Link name.
	url	`string`		Link URL.
	elementtype	`integer`	0 - host 1 - map 2 - trigger 3 - host group 4 - image	Map item type the link belongs to.
selements
	elementtype	`integer`	0 - host 1 - map 2 - trigger 3 - host group 4 - image	Map element type.
	label	`string`		Icon label.
	label_location	`integer`	-1 - use map default 0 - bottom 1 - left 2 - right 3 - top
	x	`integer`		Location on the X axis.
	y	`integer`		Location on the Y axis.
	elementsubtype	`integer`	0 - single host group 1 - all host groups	Element subtype, if "elementtype=3"
	areatype	`integer`	0 - same as whole map 1 - custom size	Area size, if "elementsubtype=1"
	width	`integer`		Width of area, if "areatype=1"
	height	`integer`		Height of area, if "areatype=1"
	viewtype	`integer`	0 - place evenly in the area	Area placement algorithm, if "elementsubtype=1"
	use_iconmap	`integer`	0 - no 1 - yes	Use icon mapping for this element. Relevant only if iconmapping is activated on map level.
	selementid	`id`		Unique element record ID.
	evaltype	`integer`		Evaluation type for tags.
tags				Problem tags (for host and host group elements). If tags are given, only problems with these tags will be displayed on the map.
	tag			Tag name.
	value			Tag value.
	operator			Operator.
elements				Zabbix entities that are represented on the map (host, host group, map etc).
	host
icon_off				Image to use when element is in 'OK' status.
icon_on				Image to use when element is in 'Problem' status.
icon_disabled				Image to use when element is disabled.
icon_maintenance				Image to use when element is in maintenance.
	name	`string`		Unique image name.
shapes
	type	`integer`	0 - rectangle 1 - ellipse	Shape type.
	x	`integer`		X coordinates of the shape in pixels.
	y	`integer`		Y coordinates of the shape in pixels.
	width	`integer`		Shape width.
	height	`integer`		Shape height.
	border_type	`integer`	0 - none 1 - bold line 2 - dotted line 3 - dashed line	Type of the border for the shape.
	border_width	`integer`		Width of the border in pixels.
	border_color	`string`		Border color represented in hexadecimal code.
	text	`string`		Text inside of shape.
	font	`integer`	0 - Georgia, serif 1 - "Palatino Linotype", "Book Antiqua", Palatino, serif 2 - "Times New Roman", Times, serif 3 - Arial, Helvetica, sans-serif 4 - "Arial Black", Gadget, sans-serif 5 - "Comic Sans MS", cursive, sans-serif 6 - Impact, Charcoal, sans-serif 7 - "Lucida Sans Unicode", "Lucida Grande", sans-serif 8 - Tahoma, Geneva, sans-serif 9 - "Trebuchet MS", Helvetica, sans-serif 10 - Verdana, Geneva, sans-serif 11 - "Courier New", Courier, monospace 12 - "Lucida Console", Monaco, monospace	Text font style.
	font_size	`integer`		Font size in pixels.
	font_color	`string`		Font color represented in hexadecimal code.
	text_halign	`integer`	0 - center 1 - left 2 - right	Horizontal alignment of text.
	text_valign	`integer`	0 - middle 1 - top 2 - bottom	Vertical alignment of text.
	background_color	`string`		Background (fill) color represented in hexadecimal code.
	zindex	`integer`		Value used to order all shapes and lines (z-index).
lines
	x1	`integer`		X coordinates of the line point 1 in pixels.
	y1	`integer`		Y coordinates of the line point 1 in pixels.
	x2	`integer`		X coordinates of the line point 2 in pixels.
	y2	`integer`		Y coordinates of the line point 2 in pixels.
	line_type	`integer`	0 - none 1 - bold line 2 - dotted line 3 - dashed line	Line type.
	line_width	`integer`		Line width in pixels.
	line_color	`string`		Line color represented in hexadecimal code.
	zindex	`integer`		Value used to order all shapes and lines (z-index).
links				Links between map elements.
	drawtype	`integer`	0 - line 2 - bold line 3 - dotted line 4 - dashed line	Link style.
	color	`string`		Link color (6 symbols, hex).
	label	`string`		Link label.
	selementid1	`id`		ID of one element to connect.
	selementid2	`id`		ID of the other element to connect.
linktriggers				Link status indicators.
	drawtype	`integer`	0 - line 2 - bold line 3 - dotted line 4 - dashed line	Link style when trigger is in the 'Problem' state.
	color	`string`		Link color (6 symbols, hex) when trigger is in the 'Problem' state.
trigger				Trigger used for indicating link status.
	description	`string`		Trigger name.
	expression	`string`		Trigger expression.
	recovery_expression	`string`		Trigger recovery expression.
