8 תרשים

סקירה כללית

ווידג'ט הגרף מספק דרך מודרנית ורב-תכליתית להמחשת נתונים נאסף על ידי Zabbix באמצעות טכניקת ציור תמונה וקטורית. הגרף הזה יישומון נתמך מאז Zabbix 4.0. שים לב שהווידג'ט של הגרף נתמך לפני ש- Zabbix 4.0 עדיין יכול לשמש בתור גרף (קלאסי).

תצורה

כדי להגדיר, בחר גרף כסוג:

הכרטיסייה מערך נתונים מאפשרת להוסיף מערכי נתונים ולהגדיר את הוויזואליות שלהם יִצוּג:

|-|--------|---------------------------------------- ----| |ערכת נתונים|<|בחר מארחים ופריטים להצגה בגרף. לחלופין, תוכל להזין דפוסי מארח ופריטים. ניתן להשתמש בדפוסי תווים כלליים (לדוגמה, * יחזיר תוצאות שתואמות לאפס או יותר תווים). כדי לציין תבנית תווים כלליים, פשוט הזן את המחרוזת ידנית והקש על Enter. בזמן שאתה מקליד, שים לב כיצד כל המארחים התואמים מוצגים בתפריט הנפתח.
עד 50 פריטים עשויים להיות מוצגים בתרשים.
שדות דפוס מארח ודפוס פריט הם חובה.
סמל התו הכללי הוא תמיד לפרש, לכן לא ניתן להוסיף, למשל, פריט בשם "פריט*" בנפרד, אם יש פריטים תואמים אחרים (למשל פריט2, פריט3).| | |צבע בסיס|כוונן את צבע הבסיס, מבוחר הצבעים או ידני. צבע הבסיס משמש לחישוב צבעים שונים עבור כל פריט במערך הנתונים. שדה קלט צבע בסיס הוא חובה.| |^|Draw|בחר את סוג הציור של המדד. סוגי ציור אפשריים הם קו (מוגדר כברירת מחדל), נקודות, מדרגות ו-סרגל.
שים לב שאם יש רק נקודת נתונים אחת בגרף הקו/גרם המדרגות, היא מצוירת כנקודה ללא קשר ל- סוג הציור. גודל הנקודה מחושב מרוחב הקו, אך אינו יכול להיות קטן מ-3 פיקסלים, גם אם רוחב הקו קטן.| |^|Width|הגדר את רוחב הקו. אפשרות זו זמינה כאשר סוג ציור קו או גרם מדרגות נבחר.| |^|גודל נקודה|הגדר את גודל הנקודה. אפשרות זו זמינה כאשר סוג ציור נקודות נבחר.| |^|שקיפות|הגדר את רמת השקיפות.| |^|מילוי|הגדר את רמת המילוי. אפשרות זו זמינה כאשר סוג ציור קו או גרם מדרגות נבחר.| |^|נתונים חסרים|בחר באפשרות להצגת נתונים חסרים:
ללא - הפער נותר ריק
מחובר - שני ערכי גבול מחוברים
טפל כ-0 - הנתונים החסרים מוצגים כ-0 ערכים
לא רלוונטי עבור סוג הציור נקודות ו-סרגל.| |^|ציר Y|בחר את הצד של הגרף שבו יוצג ציר ה-Y.| |^|משמרת זמן|ציין משמרת זמן במידת הצורך. אתה יכול להשתמש בזמן סיומות בשדה זה. מותרים ערכים שליליים.| |^|פונקציית צבירה|ציין באיזו פונקציית צבירה להשתמש:
דקה - הצג את הערך הקטן ביותר
מקסימום - הצג את הערך הגדול ביותר
ממוצע - הצג את הערך הממוצע
סכום - הצג את סכום הערכים
ספירה - הצג את ספירת הערכים
ראשון - הצג את הערך הראשון
** last** - הצג את הערך האחרון
ללא - הצג את כל הערכים (ללא צבירה)
צבירה מאפשרת להציג ערך מצטבר עבור המרווח הנבחר (5 דקות, שעה, יום), במקום זאת מכל הערכים. ראה גם: צבירה בגרפים.
אפשרות זו נתמכת מאז Zabbix 4.4.| |^|מרווח צבירה|ציין את המרווח לצבירה של ערכים. אתה יכול להשתמש בזמן סיומות בשדה זה. ערך מספרי ללא סיומת ייחשב כשניות.
אפשרות זו נתמכת מאז Zabbix 4.4.| |^|מצבור|ציין אם לצבור:
כל פריט - כל פריט במערך הנתונים יצטבר ויוצג בנפרד.
מערך נתונים - כל פריטי מערך הנתונים יצטברו ומוצג כערך אחד.
אפשרות זו נתמכת מאז Zabbix 4.4.|

ערכות נתונים קיימות מוצגות ברשימה. אתה יכול:

• - לחץ על כפתור זה כדי להוסיף מערך נתונים חדש
• - לחץ על סמל הצבע כדי להרחיב/לכווץ את פרטי מערך הנתונים
• - לחץ על סמל ההעברה וגרור ערכת נתונים למקום חדש ב- רשימה

הכרטיסייה אפשרויות תצוגה מאפשרת להגדיר את בחירת נתוני ההיסטוריה:

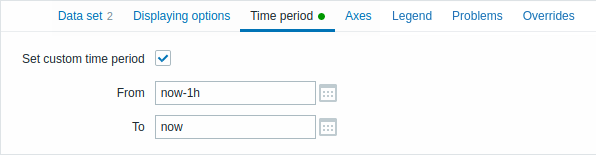

הכרטיסייה תקופת זמן מאפשרת להגדיר פרק זמן מותאם אישית:

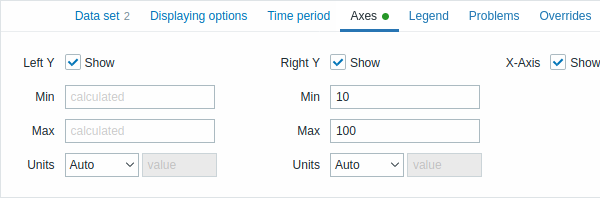

הכרטיסייה צירים מאפשרת להתאים אישית את אופן הצגת הצירים:

הכרטיסייה אגדה מאפשרת להתאים אישית את מקרא הגרף:

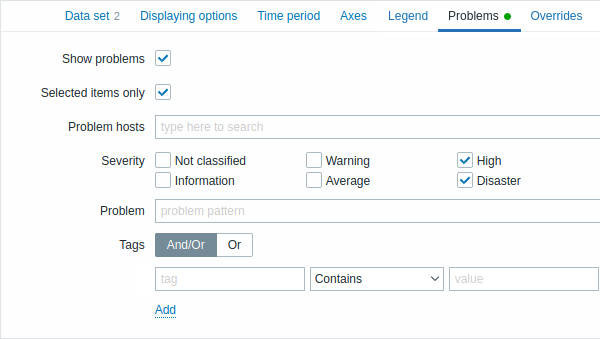

הכרטיסייה בעיות מאפשרת להתאים אישית את תצוגת הבעיה:

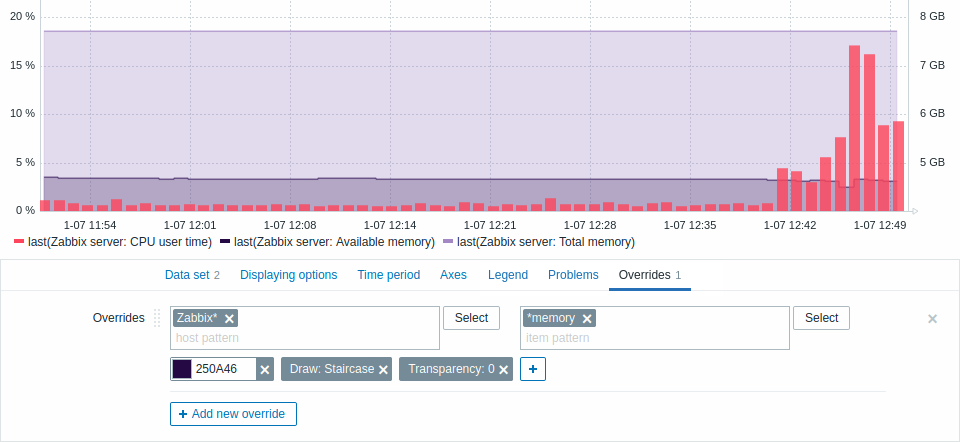

הכרטיסייה עקיפות מאפשרת להוסיף דחיפות מותאמות אישית עבור ערכות נתונים:

עקיפות שימושיות כאשר מספר פריטים נבחרים עבור ערכת נתונים באמצעות התו הכללי * וברצונך לשנות את צורת הפריטים מוצג כברירת מחדל (למשל צבע בסיס ברירת מחדל או כל מאפיין אחר).

עקיפות קיימות (אם קיימות) מוצגות ברשימה. כדי להוסיף חדש לעקוף:

• הקלק על ה לַחְצָן
• בחר מארחים ופריטים לעקיפה. לחילופין, אתה יכול הזן דפוסי מארח ופריטים. ניתן להשתמש בדפוסי תווים כלליים (עבור לדוגמה, * יחזיר תוצאות שתואמות לאפס או יותר דמויות). כדי לציין תבנית תווים כלליים, פשוט הזן את המחרוזת ידנית ולחץ על Enter. בזמן שאתה מקליד, שים לב איך הכל מארחים תואמים מוצגים בתפריט הנפתח. סמל התו הכללי הוא תמיד פירשו, לכן לא ניתן להוסיף, עבור לדוגמה, פריט בשם "פריט*" בנפרד אם יש אחרים פריטים תואמים (למשל פריט2, פריט3). תבנית מארח ותבנית פריט שדות חובה.
• לחץ על , כדי לבחור פרמטרים לעקוף. לפחות פרמטר עקיפה אחד יש לבחור. לתיאורי פרמטרים, ראה מערך נתונים לשונית למעלה.

ניתן להוריד מידע המוצג על ידי הווידג'ט של הגרף כקובץ .png תמונה באמצעות widget menu:

צילום מסך של הווידג'ט יישמר בתיקיית ההורדות.
