1 Стандартизованные шаблоны для сетевых устройств

Обзор

Чтобы предоставлять мониторинг сетевых устройств, таких как коммутаторы и роутеры, мы создали две так называемые модели: для самого сетевого устройства (в основном его шасси) и для сетевого интерфейса.

Начиная с Zabbix 3.4, поставляются шаблоны для многих семейств сетевых устройств. Все шаблоны охватывают (где возможно получить эти элементы данных с устройства):

• Мониторинг ошибок шасси (источники питания, вентиляторы и температура, общее состояние)
• Мониторинг производительности шасси (элементы данных CPU и памяти)
• Сбор инвентарных данных шасси (серийные номера, имя модели, версия прошивки)
• Мониторинг сетевых интерфейсов при помощи IF-MIB и EtherLike-MIB (состояние интерфейса, загрузка трафика на порту, состояние дуплекса для Ethernet)

Эти шаблоны доступны:

• В Настройка → Шаблоны в новых инсталляциях;
• В официальном Zabbix репозитории шаблонов. Если вы обновляетесь с версии pre-3.4 Zabbix, вы можете импортировать эти шаблоны из XML.

Если вы импортируете новые готовые шаблоны, вы возможно захотите обновить глобальное регулярное выражение @Network interfaces for discovery на:

Результат ЛОЖЬ: ^Software Loopback Interface
       Результат ЛОЖЬ: ^(In)?[lL]oop[bB]ack[0-9._]*$
       Результат ЛОЖЬ: ^NULL[0-9.]*$
       Результат ЛОЖЬ: ^[lL]o[0-9.]*$
       Результат ЛОЖЬ: ^[sS]ystem$
       Результат ЛОЖЬ: ^Nu[0-9.]*$

для фильтрации loopback и нулевых интерфейсов с большинства систем.

Устройства

Список семейств устройств, для которых доступны шаблоны:

Дизайн шаблонов

Шаблоны разработаны с учетом следующего:

• Пользовательские макросы используются где только возможно, поэтому пользователь может отрегулировать триггеры
• Низкоуровневые обнаружения используются где только возможно, чтобы минимизировать количество неподдерживаемых элементов данных
• Шаблоны поставляются для SNMPv2. SNMPv1 используется, если известно что большинство устройств не поддерживают SNMPv2.
• Все шаблоны зависят от Template ICMP Ping, таким образом все устройства так же проверяются по протоколу ICMP
• Элементы данных не используют MIB - в элементах данных и правилах обнаружения используются только SNMP OID. Поэтому для работы шаблонов нет необходимости загружать какие-либо MIB в Zabbix.
• Сетевые интерфейсы loopback фильтруются при обнаружения, также как и интерфейсы с ifAdminStatus = down(2)
• Используются 64-битные счетчики из IF-MIB::ifXTable, где это возможно. Если они не поддерживаются, вместо них используются 32-битные счетчики по умолчанию.
• У всех обнаруженных сетевых интерфейсов имеется триггер, который наблюдает за его рабочим состоянием (канал связи).

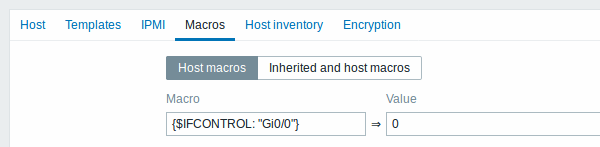

  • Если вы не хотите контроллировать это состояние по какому-либо конкретному интерфейсу, создайте контекст пользовательского макроса со значением 0. Например:

где Gi0/0 является {#IFNAME}. Таким образом, триггер больше не будет использоваться для этого конкретного интерфейса.

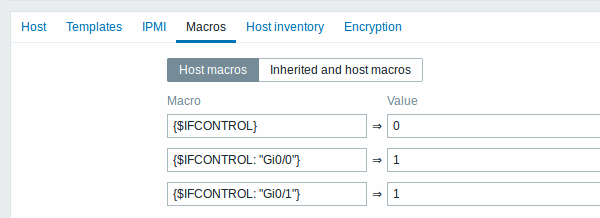

  * Вы также можете изменить поведение по умолчанию по всем триггерам (не срабатывать) и активировать только триггер только ограниченному количеству интерфейсов, например приходящим каналам связи

Теги

• Прозводительность – MIB'ы семейства устройств дают возможность мониторинга элементов данных CPU и памяти;
• Ошибки - MIB'ы семейства устройств дают возможность мониторинга по крайней мере одного сенсора температуры;
• Инвентарь – MIB'ы семейства устройств дают возможность сбора по крайней мене серийного номера устройства и его наименование модели;
• Сертифицированный – охватываются все три основные категории выше.
