5 聚合图形

概述

聚合图形 导出(export) 包含聚合图形的结构 - 所有聚合图形设置和所有聚合图形元素及其配置。

聚合图形本身中包含的任何内容(如主机,主机组或任何其他数据)都不会导出。 因此,如果聚合图形所指的元素中有任何一个缺失,则导入它将失败。

导出

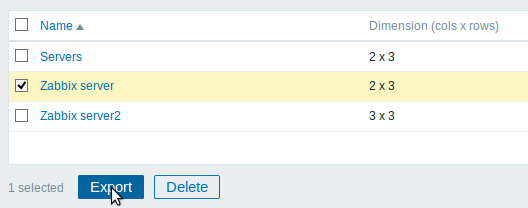

要导出聚合图形,请执行以下操作:

  • 切换到: 监测中(Monitoring)聚合图形(Screens)
  • 标记要导出的聚合图形的复选框
  • 单击列表底部的导出(Export)按钮

选定的聚合图形将导出到本地XML文件,默认名称为zabbix_export_screens.xml

导入

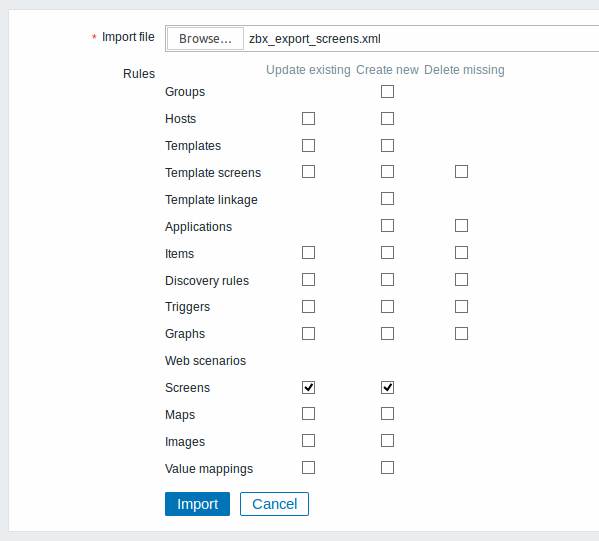

要导入聚合图形,请执行以下操作:

  • 切换到: 监测中(Monitoring)聚合图形(Screens)
  • 单击右侧的导入(Import)按钮
  • 选择导入文件
  • 在导入规则中标记所需选项
  • 单击导入(Import)按钮

所有必填输入字段都标有红色星号。

导入成功或失败的消息将显示在前端。

导入规则:

规则 说
更新已有的(Update existing) 将使用从导入 件中获取的数据更新现有聚合图形。 否则他们将不会更新。
创建新的(Create new) 导入将使用 入文件中的数据添加新屏幕。 否则它不会添加它们。

导出格式

导出一个由两个图形占据第一行的聚合图形。

<?xml version="1.0" encoding="UTF-8"?>
       <zabbix_export>
           <version>4.0</version>
           <date>2016-10-07T08:02:40Z</date>
           <screens>
               <screen>
                   <name>Zabbix server</name>
                   <hsize>2</hsize>
                   <vsize>3</vsize>
                   <screen_items>
                       <screen_item>
                           <resourcetype>0</resourcetype>
                           <width>300</width>
                           <height>80</height>
                           <x>0</x>
                           <y>0</y>
                           <colspan>1</colspan>
                           <rowspan>1</rowspan>
                           <elements>0</elements>
                           <valign>0</valign>
                           <halign>0</halign>
                           <style>0</style>
                           <url/>
                           <dynamic>1</dynamic>
                           <sort_triggers>0</sort_triggers>
                           <resource>
                               <name>CPU load</name>
                               <host>Zabbix host</host>
                           </resource>
                           <max_columns>3</max_columns>
                           <application/>
                       </screen_item>
                       <screen_item>
                           <resourcetype>0</resourcetype>
                           <width>300</width>
                           <height>80</height>
                           <x>1</x>
                           <y>0</y>
                           <colspan>1</colspan>
                           <rowspan>1</rowspan>
                           <elements>0</elements>
                           <valign>0</valign>
                           <halign>0</halign>
                           <style>0</style>
                           <url/>
                           <dynamic>1</dynamic>
                           <sort_triggers>0</sort_triggers>
                           <resource>
                               <name>CPU utilization</name>
                               <host>Zabbix host</host>
                           </resource>
                           <max_columns>3</max_columns>
                           <application/>
                       </screen_item>
                   </screen_items>
               </screen>
           </screens>
       </zabbix_export>

元素标签

元素标签值在下表中说明。

元素 元 属性 类型 范围 说明
screens
screen
name 字符 的聚合图形名称。
hsize 整型 尺寸,列数。
vsize 整型 大小,行数。
screen_items
screen_item
resourcetype 整型 0 - 图形  资源类1 - 简单图形
2 - 地图
3 - 纯文本
4 - 主机信息
5 - 触发器信息
6 - 服务器信息
7 - 时钟
8 - 聚合图形
9 - 触发器概述
10 - 数据概述
11 - URL
12 - 历史动作
13 - 历史事件
14 - 主机组问题
15 - 按严重性划分问题
16 - 主机问题
19 - 简单图形原型
20 - 图形原型
width 整型 “resourcetype”为0,1,7,11,19或20,则聚合图形监控项的宽度(以像素为单位)。
height 整型 'resourcetype'为0,1,7,11,19或20,则聚合图形监控项的高度(以像素为单位)。
x 整型 图形上的聚合图形监控项的X坐标,从左到右。
'0'表示从第一列开始。
y 整型 图形上聚合图形监控项的Y坐标,从上到下。
'0'表示从第一行开始。
colspan 整型 图形监控项跨越的列数。
rowspan 整型 图形监控项将跨越的数量或行。
elements 整型 'resourcetype'为3,12,13,14或16,则在聚合图形监控项上显示的行数。
valign 整型 0 - 中(默认)  垂直对齐。1 - 顶部
2 - 底部
halign 整型 0 - 中(默认)  水平对齐。1 - 左
2 - 右
style 整型 0 - 纯文本  如果'r1 - HTML sourcetype'为3,则显示聚合图形监控项的选项。
整型 0 - 本地时间  如果're1 - 服务器时间
2 - 主机时间
ourcetype'为7,则显示聚合图形监控项的选项。
整型 0 - 水平  如果'1 - 垂直 esourcetype'是4,5,则显示聚合图形监控项的选项。
整型 0 - 左侧  如果'1 - 顶部 esourcetype'是9,10,则显示聚合图形监控项的选项。
url 字符 'resourcetype'为11,则是链接URL。
dynamic 整型 0 - no  如1 - yes 'resourcetype'为0,1,3,19或20,则使聚合图形监控项动态化。
sort_triggers 整型 0 - 最后一次改变(降序)  如果'resource1 - 严重程度(降序)
2 - 主机(升序)
ype'是14,16,则对触发器进行排序的选项。
整型 3 - 时间(升序)  如果'reso4 - 时间(降序)
5 - 类型(升序)
6 - 类型(降序)
7 - 状态(升序)
8 - 状态(降序)
9 - 剩余重试次数(升序)
10 - 剩余重试次数(降序)
11 - 收件人(升序)
12 - 收件人(降序)
rcetype'为12,则对触发器进行排序的选项。
max_columns 整型 'resourcetype'为19或20,则应在聚合图形单元格中显示生成的图表数量。
当有许多低级别发现生成的图表时很有用。
application 字符 'resourcetype'为9或10,则按应用集名称过滤。
resource
name 字符 名称。
host 字符 主机。
