10. 虚拟机监控

概述

自Zabbix 2.2.0版本开始支持对VMware的监控。

Zabbix可以使用低级别自动发现VMware宿主机和虚拟机,并根据事先定义的主机原型,为这些虚拟机创建主机并添加监控。

Zabbix中默认提供了几个模板,可以直接用来监控VMware vCenter或ESX hypervisor。

支持VMware vCenter或vSphere版本最低为4.1。

明细

监控虚拟机分两个步骤完成。首先,Zabbix是通过 vmware collector 进程来获取虚拟机数据。这些进程通过SOAP协议从VMware Web SDK服务获取必要的信息,对其进行预处理并存储到Zabbix server共享内存中。然后,Zabbix pollers通过Zabbix简单检查 VMware监控项 来检索这些数据。

自Zabbix 2.4.4版本开始,收集的数据分为两种类型:VMware配置数据和VMware性能数据。这两种类型都由 vmware collectors 进程独立收集。因此,建议启用比受监控的VMware服务更多的收集器。否则,VMware性能统计信息的检索可能会由于检索VMware配置数据而延迟(对于较大型的环境,会需要一段时间)。

目前基于VMware性能统计信息只有数据存储,网络接口和磁盘设备统计信息和自定义性能计数器项。

配置

要使虚拟机监控正常工作,编译安装Zabbix时应加上--with-libxml2和--with-libcurl编译类库选项。

以下配置文件参数可用于调整虚拟机监控:

  • StartVMwareCollectors - 预先启动Vmware collector收集器实例的数量。
    此值取决于要监控的VMware服务的数量。在大多数情况下,这应该是:
    servicenum < StartVMwareCollectors < (servicenum * 2)
    其中 servicenum 是 VMware 服务的数量。例如:如果您有1个VMware服务,请将 StartVMwareCollectors 设置为 2,那么如果您有 3 个 VMware 服务,请将其设置为 5。请注意,在大多数情况下,此值不应小于 2,不应大于 VMware 数量的 2 倍服务。还要记住,此值还取决于 VMware 环境大小和 VMwareFrequencyVMwarePerfFrequency 配置参数(请参阅下文)。
  • VMwareCacheSize - 用于存储VMware数据的缓存容量,默认为8M,取值范围:256K-2G。
  • VMwareFrequency - 接到VMware服务收集一个新数据的频率,默认为60秒,取值范围:10-86400。
  • VMwarePerfFrequency - 连接到VMware服务收集性能数据的频率,默认为60秒,取值范围:10-86400。
  • VMwareTimeout - VMware collector等待VMware服务响应的时间,默认为10秒,取值范围:1-300。

有关更多详细信息,请参阅 Zabbix服务器代理服务器 的配置文件页面。

自动发现

Zabbix可以使用低级别发现规则自动发现VMware宿主机和虚拟机。

所有必填字段都用红色星号标记。

以上截图中的发现规则key值是 vmware.hv.discovery[{$URL}]

主机原型

可以使用低级别发现规则自动发现并创建主机原型。当发现虚拟机时,这些原型会成为真正的主机。监控主机原型在被发现之前,除了来自链接模板的监控项和触发器,不能有自己的监控项和触发器。发现的主机将属于一个已有主机,并将根据获取的已有主机IP进行主机配置。

在主机原型配置中,低级别自动发现宏用于主机名,显示名称和主机组原型字段。关联已有主机组,模板链接和加密链接等可配置选项。

如果选中 创建启用,则主机将添加为启用状态。如果未选中,将添加主机,但是处于禁用状态。

在主机列表中,自动发现的主机将根据它们创建的发现规则名称命名前缀。可以手动删除发现的主机。发现的主机也将根据发现规则的 // 保留丢失资源期限(以天为单位)// 自动删除。除了启用/禁用主机和主机清单外,大多数配置选项都是只读的。发现的主机不能有自己的主机原型。

可以使用的模板

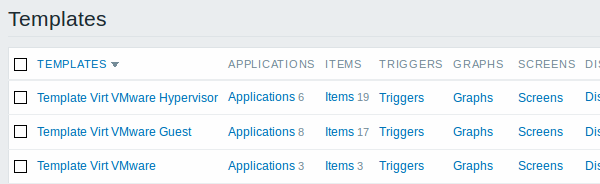

Zabbix中默认提供了几个现成的模板,用于监控VMware vCenter或ESX hypervisor。

这些模板包含事先定义的低级别自动发现规则以及用于监视虚拟机安装的内置检查。

请注意,"Template Virt VMware"监控模板应用于VMware vCenter和ESX hypervisor监控。 "Template Virt VMware Hypervisor"和"Template Virt VMware Guest"模板由前者自动发现关联宿主机和虚拟机,通常不应该手动链接到单个主机。

如果您的Zabbix从2.2之前的版本升级并且没有此类模板,您可以手动导入,从社区页面下载 官方模板。默认这些模板依赖于 VMware VirtualMachinePowerStateVMware状态值映射,因此有必要首先创建这些值映射(使用 SQL脚本,手动或从 XML导入)

主机配置

要使用 VMware 简单检查,主机必须定义以下用户宏:

  • {$URL} - VMware 服务 (vCenter or ESX hypervisor) SDK URL (https://servername/sdk).
  • {$USERNAME} - VMware 服务用户名
  • {$PASSWORD} - VMware 服务用户名密码

例子

以下示例演示如何在 Zabbix 上快速配置 VMware监控:

  • 编译安装Zabbix服务时添加依赖项(--with-libxml2和--with-libcurl)。
  • 将Zabbix服务器配置文件中的StartVMwareCollectors选项设置为1或更多
  • 创建新主机
  • 设置监控VMware服务所需的身份验证相关的主机宏:
    {{..:..:assets:en:manual:vm_monitoring:vm_host_macros.png|}}
       * 将 VMware服务模板链接到主机:
           {{..:..:assets:en:manual:vm_monitoring:vm_host_templates.png|}}
       * 单击 //添加// 按钮保存主机

扩展日志

使用调试级别5进行详细调试时,VMware收集器收集的数据会记录到日志中。此级别可以在服务器代理服务器 配置文件中设置,或使用执行控制选项(-R log_level_increase="vmware collector,N",其中N是进程数量)。以下示例说明如果配置将调试级别设置为4:

提高所有 vmware 收集器的日志级别:

shell> zabbix_server -R log_level_increase="vmware collector"

       提高第二个 vmware 收集器的日志级别:
       shell> zabbix_server -R log_level_increase="vmware collector,2"

如果不需要对VMware收集器数据进行扩展日志,可以使用-R log_level_decrease选项进行停止。

故障排查

  • 如果Vmware监控失败,监控项不可用,请确认使用VMware vSphere较新版本,它们监控项是否不可用或默认被关闭,是否限制Zabbix访问VMware性能计数器数据库等配置。详情请参阅 ZBX-12094
