3 Низкоуровневое обнаружение (LLD)

Обзор

Низкоуровневое обнаружение (англ. Low-level discovery, LLD) даёт возможность автоматического создания элементов данных, триггеров и графиков для различных объектов на компьютере. Например, Zabbix может автоматически начать мониторинг файловых систем или сетевых интерфейсов на вашем устройстве, без необходимости создания вручную элементов данных для каждой файловой системы или сетевого интерфейса. Кроме того, в Zabbix имеется возможность настроить удаление ненужных объектов, основываясь на фактических результатах периодически выполняемого обнаружения.

Пользователь имеет возможность определить свои собственные типы обнаружения, обеспечив их функционирование согласно спецификации протокола JSON.

Общая архитектура процессов обнаружения заключается в следующем.

Сначала пользователь создаёт правило обнаружения в Сбор данных → Шаблоны → колонка Обнаружение. Правило обнаружения состоит из (1) элемента данных, который осуществляет обнаружение необходимых объектов (например, файловые системы или сетевые интерфейсы) и (2) прототипов элементов данных, триггеров и графиков, которые должны быть созданы на основании полученных значений этого элемента данных.

Элемент данных, который осуществляет обнаружение необходимых объектов, подобен обычным элементам данных, которые видны в других местах: сервер запрашивает у Zabbix агента (или используя любой другой указанный тип элемента данных) значение этого элемента данных, и агент отвечает текстовым значением. Разница в том, что значение, которое возвращает агент, должно содержать список обнаруженных объектов в формате JSON. Хотя детали этого формата важны только для создателей собственных проверок обнаружения, всё же необходимо знать, что возвращаемое значение содержит список из пар: макрос → значение. Например, элемент данных «net.if.discovery» может вернуть две пары: «{#IFNAME}» → «lo» и «{#IFNAME}» → «eth0».

Эти макросы затем используются в именах, ключах и других полях прототипов, где они заменяются на полученные значения для создания реальных элементов данных, триггеров, графиков и даже узлов сети для каждого обнаруженного объекта. Смотрите полный список опций по использованию LLD-макросов.

Когда сервер получает значение элемента данных обнаружения, он смотрит на пары макрос → значение и для каждой пары создаёт реальные элементы данных, триггеры и графики, основанные на их прототипах. В приведённом выше примере с «net.if.discovery» сервер будет создавать один набор элементов данных, триггеров и графиков для интерфейса обратной петли "lo" и другой набор для интерфейса «eth0».

Обратите внимание, что начиная с Zabbix 4.2 формат JSON, возвращаемого правилами низкоуровневого обнаружения, изменился. Более не ожидается, что JSON будет содержать объект "data". Чтобы поддерживать новые возможности - такие как предобработку значений элементов данных и пользовательские пути к значениям LLD-макросов в документе JSON, - правила LLD теперь будут воспринимать обычный JSON, содержащий массив.

Встроенные ключи обнаружения были обновлены, чтобы возвращать массив строк LLD на корневом уровне документа JSON. Zabbix будет автоматически извлекать макрос и значение, если массив использует синтаксис {#MACRO} как ключ. Любые новые собственные проверки обнаружения будут использовать новый синтаксис без элемента "data". При обработке значения LLD сначала находится корень (массив на уровне $. или $.data).

Хотя элемент "data" был убран из всех собственных элементов данных, относящихся к обнаружению, в целях обратной совместимости Zabbix всё ещё будет воспринимать нотацию JSON с элементом "data", хотя его использование не рекомендуется. Если JSON содержит объект только с одним элементом "data" (массивом), то будет автоматически извлекаться содержимое этого элемента, используя JSONPath $.data. Низкоуровневое обнаружение теперь воспринимает необязательные определённые пользователем LLD-макросы, с настраиваемым путём, указанным с помощью синтаксиса JSONPath.

Смотрите также: Обнаруженные объекты

Настройка низкоуровневого обнаружения

Мы проиллюстрируем низкоуровневое обнаружение на примере обнаружения файловых систем.

Для настройки обнаружения выполните следующее:

• Перейдите в: Сбор данных → Шаблоны или Узлы сети
• Нажмите на Обнаружение в строке с соответствующим шаблоном / узлом сети

• Нажмите на Создать правило обнаружения в верхнем правом углу экрана
• Заполните диалог правила обнаружения необходимыми деталями

Правило обнаружения

Диалог правила обнаружения содержит пять вкладок, представляющих (слева направо) поток обработки данных во время обнаружения:

• Правило обнаружения - самое главное, определяет встроенный элемент данных или пользовательский сценарий для получения данных обнаружения
• Предобработка - применяет какую-либо предобработку к данным обнаружения
• LLD макросы - позволяет извлечь значения некоторых макросов, чтобы использовать в обнаруженных элементах данных, триггерах и т.д.
• Фильтры - позволяет отфильтровать обнаруженные значения
• Замещения - позволяет изменить прототипы элементов данных, триггеров, графиков или узлов сети, когда они применяются к конкретным найденным объектам

Вкладка Правило обнаружения содержит ключ элемента данных, используемого для обнаружения (а также некоторые общие атрибуты правила обнаружения):

Все обязательные поля ввода отмечены красной звёздочкой.

Фильтр правила обнаружения

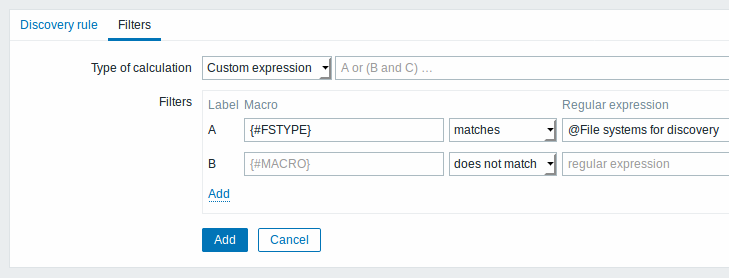

Вкладка Фильтры содержит определения фильтрации правила обнаружения:

Кнопки диалога

Кнопки в нижней части диалога позволяют выполнить несколько видов операций.

	Добавление правила обнаружения. Эта кнопка доступна только для новых правил обнаружения.
	Обновление свойств правила обнаружения. Эта кнопка доступна только для уже существующих правил обнаружения.
	Создание другого правила обнаружения на основе свойств текущего правила обнанужения.
	Выполнение немедленного обнаружения на основе правила обнаружения. Правило обнаружения должно существовать. Смотрите более подробную информацию. Обратите внимание, что когда обнаружение выполняется немедленно, кэш конфигурации не обновляется, поэтому на результат не повлияют совсем недавние изменения настроек правила обнаружения.
	Удаление правила обнаружения.
	тмена изменения свойств правила обнаружения.

Фильтр

Фильтр можно использовать для создания реальных элементов данных, триггеров и графиков только для сущностей, соответствующих критериям. Вкладка Фильтры содержит определения фильтров правила обнаружения, позволяющие фильтровать значения обнаружения:

Прототипы триггеров

Мы создадим прототипы триггеров похожим способом как и прототипы элементов данных:

Специфичные для прототипов триггеров атрибуты:

Когда будут созданы реальные триггера из их прототипов, возможно потребуется большая гибкость чем использованная константа ('20' в нашем примере) для сравнения в выражении. Смотрите каким образом пользовательские макросы с контекстом могут быть полезны для получения подобной гибкости.

Также вы можете задать зависимости между прототипами триггеров (поддерживается начиная с Zabbix 3.0). Чтобы это сделать, перейдите на вкладку Зависимости. Прототип триггеров может зависеть от другого прототипа триггеров из этого же правила низкоуровневого обнаружения (LLD) или от обычного триггера. Прототип триггеров не может зависеть от прототипа триггеров из другого правила LLD и от триггера созданного другим прототипом триггеров. Прототип триггеров узла сети не может зависеть от триггера из шаблона.

Прототипы графиков

Мы также можем создать прототипы графиков:

В конце концов, мы создали правило обнаружения, которое выглядит как видно ниже. Оно имеет пять прототипов элементов данных, два прототипа триггеров и один прототип графиков.

Обратите внимание: Для получения информации по настройке прототипов узлов сети, смотрите в разделе мониторинга виртуальных машин о настройке прототипов узлов сети.

Обнаруженные объекты

Представленные снимки экрана ниже иллюстрируют как выглядят уже обнаруженные элементы данных, триггера и графики в настройке узла сети. Обнаруженные объекты имеют префикс ссылку золотистого цвета, которая ведет к правилу обнаружения, создавшего эти объекты.

Обратите внимание, что обнаруженные объекты не будут созданы в случае, если объекты с такими же условиями уникальности уже существуют, например, элемент данных с таким же ключем или график с таким же именем.

Элементы данных (а также, триггеры и графики) созданые с помощью низкоуровневого правила обнаружения невозможно удалить вручную. Тем не менее, они будут удалены автоматически, если обнаруженный объект (файловая система, интерфейс и т.д.) более не обнаруживается (или более не попадает под фильтр). В этом случае они будут удалены спустя некоторое количество дней указанное в поле Период сохранения потерянных ресурсов.

Когда обнаруженный объект становится 'Более не обнаруживается', в списке элементов данных будет отображаться оранжевый индикатор времени жизни. Переместите курсор мыши на этот индикатор и вы увидите сообщение с количеством дней до момента удаления элемента данных.

Если объекты помечены на удаление, но не были удалены в назначенное время (деактивировано правило обнаружения или элемент данных узла сети), они удалятся при следующем выполнении правила обнаружения.

Объекты, которые содержат другие объекты, которые помечены на удаление, не будут обновлены, если будут изменены на уровне правила обнаружения. Например, триггеры на основе LLD не будут обновлены, если они содержат элементы данных, которые помечены на удаление.

Другие типы обнаружения

Для получения более детальных сведений и инструкций по остальным типам доступных обнаружений сморите следующие разделы:

• обнаружение сетевых интерфейсов;
• обнаружение CPU и ядер CPU;
• обнаружение SNMP OID'ов;
• обнаружение JMX объектов;
• обнаружение с использованием ODBC SQL запросов;
• обнаружение Windows служб;
• обнаружение интерфейсов хостов в Zabbix.

Для получения более подробных сведений касательно JSON формата по обнаружению элементов данных и примера каким образом реализовать своё собственное обнаружение файловых систем при помощи Perl скрипта, смотрите создание пользовательских LLD правил.

Ограничения данных для возвращаемых значений

Ограничения для JSON данных низкоуровневого правила обнаружения отсутствуют, если эти данные получены напрямую Zabbix сервером, так как полученные значения обрабатываются без сохранения в базу данных. Также ограничения отсутствуют и для пользовательских правил низкоуровневого обнаружения, однако, если предполагается получение пользовательских LLD данных при помощи пользовательского параметра, тогда накладывается ограничение по размеру значения (512 КБ) на сам пользовательский параметр.

Если данные поступают от Zabbix прокси, этот прокси вынужден сначала записать их в базу данных. В таком случае накладываются ограничения к базе данных, например, 2048 байт для Zabbix прокси, который работает с IBM DB2 базой данных.

Несколько LLD правил по одному и тому же элементу данных

Начиная с Zabbix агента версии 3.2, имеется возможность задать несколько правил низкоуровневого обнаружения по одному и тому же элементу данных обнаружения.

Чтобы это сделать, вам необходио указать параметр агента Alias, разрешив использование измененных ключей элемента данных обнаружения в разных правилах обнаружения, например vfs.fs.discovery[foo], vfs.fs.discovery[bar] и так далее.

1 Создание пользовательских LLD правил

Также имеется возможность создать полностью пользовательское правило низкоуровневого обнаружения, для обнаружения любого типа объектов - к примеру, баз данных на сервере баз данных.

Чтобы это сделать, необходимо создать пользовательский элемент данных, который будет возвращать JSON, определяющий найденные объекты и опционально - некоторые свойства этих объектов. Количество макросов на объект не ограничено - в то время как встроенные правила обнаружения возвращают либо один, либо два макроса (нппример, два в случае обнаружения файловых систем), имеется возможность возвращать больше.

Требуемый JSON формат лучше всего иллюстрируется в примере. Предположим, что мы оставим старый Zabbix агент версии 1.8 (который не поддерживает "vfs.fs.discovery"), но нам также нужно обнаруживать файловые системы. Вот простой Perl скрипт для Linux, который обнаруживает примонтированные файловые системы и выдает на выходе данные JSON, в которых включено и имя, и тип файловой системы. Одним из способов его использования является UserParameter с ключем "vfs.fs.discovery_perl":

#!/usr/bin/perl

       $first = 1;

       print "{\n";
       print "\t\"data\":[\n\n";

       for (`cat /proc/mounts`)
       {
           ($fsname, $fstype) = m/\S+ (\S+) (\S+)/;

           print "\t,\n" if not $first;
           $first = 0;

           print "\t{\n";
           print "\t\t\"{#FSNAME}\":\"$fsname\",\n";
           print "\t\t\"{#FSTYPE}\":\"$fstype\"\n";
           print "\t}\n";
       }

       print "\n\t]\n";
       print "}\n";

Пример его вывода (переформатирован для наглядности) представлен ниже. JSON данные от пользовательской проверки обнаружения следуют такому же формату.

{
         "data":[

         { "{#FSNAME}":"/",                           "{#FSTYPE}":"rootfs"   },
         { "{#FSNAME}":"/sys",                        "{#FSTYPE}":"sysfs"    },
         { "{#FSNAME}":"/proc",                       "{#FSTYPE}":"proc"     },
         { "{#FSNAME}":"/dev",                        "{#FSTYPE}":"devtmpfs" },
         { "{#FSNAME}":"/dev/pts",                    "{#FSTYPE}":"devpts"   },
         { "{#FSNAME}":"/lib/init/rw",                "{#FSTYPE}":"tmpfs"    },
         { "{#FSNAME}":"/dev/shm",                    "{#FSTYPE}":"tmpfs"    },
         { "{#FSNAME}":"/home",                       "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"/tmp",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"/usr",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"/var",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"/sys/fs/fuse/connections",    "{#FSTYPE}":"fusectl"  }

         ]
       }

Тогда, в правилах обнаружения в поле "Фильтр" мы можем указать "{#FSTYPE}", как макрос, и "rootfs|ext3", как регулярное выражение.

Обратите внимание на то, что при использовании пользовательского параметра, возвращаемые данные ограничены 512 КБ. Для получения более подробных сведений смотрите ограничения данных для возвращаемых значений LLD.

2 Использование макросов LLD в контекстах пользовательских макросов

Пользовательские макросы с контекстом можно использовать для получения более гибких порогов в выражениях триггеров. Разные пороги можно задать на уровне пользовательского макроса и затем их можно использовать в константах триггеров, в зависимости от обнаруженного контекста. Обнаруженный контекст появляется, когда используемые макросы низкоуровневого обнаружения в макросах раскрываются в реальные значения.

Для иллюстрации мы можем использовать данные из приведенного примера выше, предположим, что будут обнаружены следующие файловые системы: /, /home, /tmp, /usr, /var.

Мы можем задать узлу сети прототип триггера на свободное место на диске, где порог выражается при помощи пользовательского макроса с контекстом:

{host:vfs.fs.size[{#FSNAME},pfree].last()}<{$LOW_SPACE_LIMIT:"{#FSNAME}"}

Затем добавим пользовательские макросы:

• {$LOW_SPACE_LIMIT} 10
• {$LOW_SPACE_LIMIT:/home} 20
• {$LOW_SPACE_LIMIT:/tmp} 50

Тогда события сгенерируются, когда на файловых системах /, /usr и /var станет свободного места на диске меньше чем 10%, файловой системе /tmp станет свободного места на диске менее чем 50% или на файловой системе /home станет свободного места на диске менее чем 20%.
