5 Écran

Aperçu

L'export d'écran contient la structure de l'écran - tous les paramètres d'écran et tous les éléments d'écran ainsi que leur configuration.

Tout élément inclus dans l'écran lui-même (comme un hôte, un groupe d'hôtes ou toute autre donnée) n'est pas exporté. Ainsi, si au moins un des éléments auxquels l'écran fait référence est manquant, son importation échouera.

Exportation

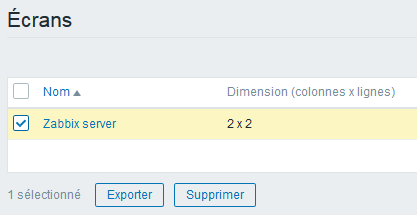

Pour exporter des écrans, procédez comme suit :

Aller dans Surveillance → Écrans
Cochez les cases des écrans à exporter
Cliquez sur Exporter sous la liste

Les écrans sélectionnés sont exportés vers un fichier XML local avec le nom par défaut zabbix_export_screens.xml.

Importation

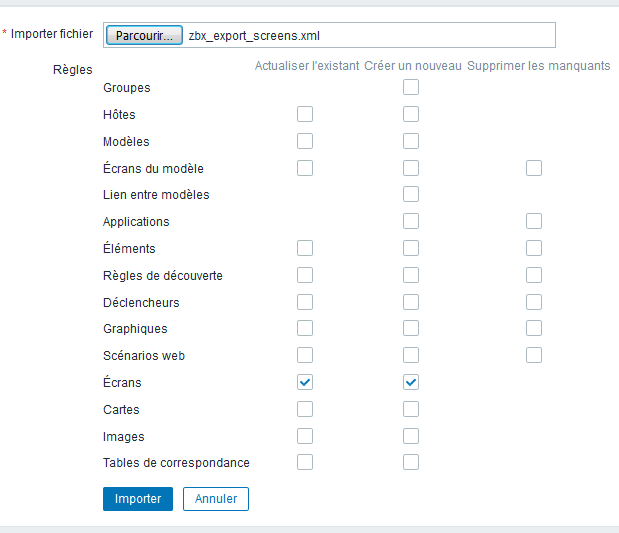

Pour importer des écrans, procédez comme suit :

Aller dans Surveillance → Écrans
Cliquez sur Importer à droite
Sélectionnez le fichier à importer
Marquer les options requises dans les règles d'importation
Cliquez sur Importer

Tous les champs de saisie obligatoires sont marqués d'un astérisque rouge.

Un message de réussite ou d'échec de l'importation sera affiché dans l'interface.

Règles d'import :

Règle	Description
Mettre à jour existant	Les écrans existants seront mis à jour avec les données extraites du fichier d'importation. Sinon, ils ne seront pas mis à jour.
Créer nouveau	L'importation ajoutera de nouveaux écrans en utilisant les données du fichier d'importation. Sinon, il ne les ajoutera pas.

Format d'exportation

Exporter un petit écran avec deux graphiques prenant la première ligne de l’écran.

<?xml version="1.0" encoding="UTF-8"?>
       <zabbix_export>
           <version>4.0</version>
           <date>2016-10-07T08:02:40Z</date>
           <screens>
               <screen>
                   <name>Zabbix server</name>
                   <hsize>2</hsize>
                   <vsize>3</vsize>
                   <screen_items>
                       <screen_item>
                           <resourcetype>0</resourcetype>
                           <width>300</width>
                           <height>80</height>
                           <x>0</x>
                           <y>0</y>
                           <colspan>1</colspan>
                           <rowspan>1</rowspan>
                           <elements>0</elements>
                           <valign>0</valign>
                           <halign>0</halign>
                           <style>0</style>
                           <url/>
                           <dynamic>1</dynamic>
                           <sort_triggers>0</sort_triggers>
                           <resource>
                               <name>CPU load</name>
                               <host>Zabbix host</host>
                           </resource>
                           <max_columns>3</max_columns>
                           <application/>
                       </screen_item>
                       <screen_item>
                           <resourcetype>0</resourcetype>
                           <width>300</width>
                           <height>80</height>
                           <x>1</x>
                           <y>0</y>
                           <colspan>1</colspan>
                           <rowspan>1</rowspan>
                           <elements>0</elements>
                           <valign>0</valign>
                           <halign>0</halign>
                           <style>0</style>
                           <url/>
                           <dynamic>1</dynamic>
                           <sort_triggers>0</sort_triggers>
                           <resource>
                               <name>CPU utilization</name>
                               <host>Zabbix host</host>
                           </resource>
                           <max_columns>3</max_columns>
                           <application/>
                       </screen_item>
                   </screen_items>
               </screen>
           </screens>
       </zabbix_export>

Tags d'élément

Les valeurs des tags d'élément sont expliquées dans le tableau ci-dessous.

Élément	Propriété de l'élément	Type	Intervalle	Description
screens
screen
	name	`chaîne`		Nom unique de l'écran.
	hsize	`entier`		Taille horizontale, nombre de colonnes.
	vsize	`entier`		Taille verticale, nombre de lignes.
screen_items
screen_item
	resourcetype	`entier`	0 - graphique 1 - graphique simple 2 - carte 3 - texte brut 4 - informations de l'hôte 5 - informations du déclencheur 6 - informations du serveur 7 - horloge 8 - écran 9 - aperçu des déclencheurs 10 - aperçu des données 11 - URL 12 - historique des actions 13 - historique des événements 14 - Problèmes sur les groupes d'hôtes 15 - problèmes par gravité 16 - problèmes d'hôtes 19 - prototype de graphique simple 20 - prototype de graphique	Type de ressource.
	width	`entier`		Largeur de l'élément de l'écran (en pixels) si 'resourcetype' est 0, 1, 7, 11, 19 ou 20.
	height	`entier`		Hauteur de l'élément de l'écran (en pixels) si 'resourcetype' is 0, 1, 7, 11, 19 ou 20.
	x	`entier`		Coordonnées X de l'élément sur l'écran, de la gauche vers la droite. '0' signifie commence par la première colonne.
	y	`entier`		Coordonnées Y de l'élément sur l'écran, de la gauche vers la droite. '0' signifie commence par la première ligne.
	colspan	`entier`		Nombre de colonnes que l'élément d'écran couvrira.
	rowspan	`entier`		Nombre de lignes que l'élément d'écran couvrira.
	elements	`entier`		Nombre de lignes à afficher sur l'élément à l'écran si 'resourcetype' est 3, 12, 13, 14 ou 16.
	valign	`entier`	0 - milieu (par défaut) 1 - haut 2 - bas	Alignement vertical.
	halign	`entier`	0 - milieu (par défaut) 1 - gauche 2 - droite	Alignement horizontal.
	style	`entier`	0 - texte brut 1 - HTML	Possibilité d'afficher un élément d'écran si 'type de ressource' est 3.
		`entier`	0 - heure locale 1 - heure du serveur 2 - heure de l'hôte	Option d'affichage de l'élément à l'écran si 'resourcetype' est 7.
		`entier`	0 - horizontal 1 - vertical	Option d'affichage de l'élément d'écran si 'resourcetype' est 4,5.
		`entier`	0 - côté gauche 1 - haut	Option d'affichage de l'élément d'écran si 'resourcetype' is 9,10.
	url	`chaîne`		URL du lien si 'resourcetype' est 11.
	dynamic	`entier`	0 - non 1 - oui	Donne un élément d’écran dynamique si 'resourcetype' is 0, 1, 3, 19 ou 20.
	sort_triggers	`entier`	0 - dernier changement (décroissant) 1 - gravité (décroissant) 2 - hôte (croissant)	Option permettant de trier les déclencheurs selon si 'resourcetype' est 14,16.
	sort_triggers	`entier`	3 - heure (croissant) 4 - heure (décroissant) 5 - type (croissant) 6 - type (décroissant) 7 - statut (croissant) 8 - statut (décroissant) 9 - tentatives restantes (croissant) 10 - tentatives restantes (décroissant) 11 - destinataire (croissant) 12 - destinataire (décroissant)	Option pour trier les déclencheurs si if 'resourcetype' est 12.
	max_columns	`entier`		Dans combien de colonnes, les graphiques générés doivent être affichés dans la cellule d'écran si 'type de ressource' est 19 ou 20. Utile quand il y a beaucoup de graphiques générés par LLD.
	application	`chaîne`		Filtrez par nom d'application si 'resourcetype' est 9 ou 10.
resource
	name	`chaîne`		Nom de la ressource.
	host	`chaîne`		Hôte de la ressource.
