#19 拓扑图导航树

概述

此组件允许构建现有拓扑图的层次结构,同时显示每个包含的拓扑图和拓扑图组的问题统计信息。

如果您将拓扑图组件链接到导航树,它会变得更加强大。在这种情况下,单击导航树中的拓扑图名称会在拓扑图组件中完整显示拓扑图。

层次结构中顶层拓扑图的统计数据显示所有子拓扑图的问题总和及其自身的问题。

配置

要配置,请选择 地图导航树 作为类型:

除了所有组件的 通用 参数外,您还可以设置以下特定选项:

显示不可用的拓扑图 选中此复选框可显示用户无权读取的拓扑图。
导航树中不可用的拓扑图将以灰色图标显示。
请注意,如果选中此复选框,即使父级拓扑图不可用,也会显示可用的 子拓扑图。如果未标记,则根本不会显示不可用父级拓扑图的可用子拓扑图。
问题计数是根据可用拓扑图和可用拓扑图元素计算的。

导航树元素显示在列表中。您可以:

  • 将元素(包括其子元素)拖到列表中的新位置;
  • 展开或折叠元素以显示或隐藏其子元素;
  • 向元素添加子元素(带或不带链接拓扑图);
  • 向元素添加多个子元素(带链接拓扑图);
  • 编辑元素;
  • 删除元素(包括其子元素)。

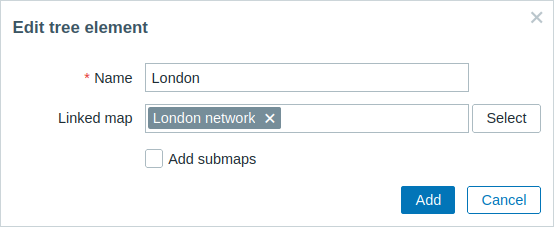

元素配置

要配置导航树元素,请添加新元素或编辑现有元素。

以下导航树元素配置参数可用:

名称 输入导航树元素名称。
链接拓扑图 选择要链接到导航树元素的拓扑图。
此字段是自动完成的,因此开始输入拓扑图名称将提供匹配拓扑图的下拉列表。
添加子拓扑图 选中此复选框可将链接拓扑图的子拓扑图作为子元素添加到导航树元素。
