3 Индикаторы связей

Обзор

Вы можете назначить несколько триггеров на связь между элементами на карте сети. Когда эти триггеры перейдут в состояние проблемы, связь сможет отразить это.

Когда вы настраиваете связь, вы указываете умолчания для типа и цвета связи. Когда вы назначаете триггеры к связи, вы можете назначить разные типы и цвета у связи с помощью этих триггеров.

Если какие-либо из этих триггеров перейдут в состояние проблема, их стиль связи и цвет будет отображен на связи. Возможно, цвет по умолчанию вашей связи был зеленой линией. Теперь, когда триггер в состоянии проблема, ваша связь стала жирной красной линией (если вы определили её так).

Настройка

Для назначения триггеров как индикаторов связи, сделайте следующее:

• выберите элемент карты
• нажмите на Изменить в разделе Изменение связей элемента до соответствующего имени связи
• нажмите на Добавить в блоке Индикаторы связи и выберите один или более триггеров

Добавленные триггеры будут видны в списке Индикаторы связи.

Вы можете выбрать тип и цвет связи для каждого триггера напрямую из списка. Когда закончите, нажмите на Применить, закройте диалог и сохраните карту.

Просмотр

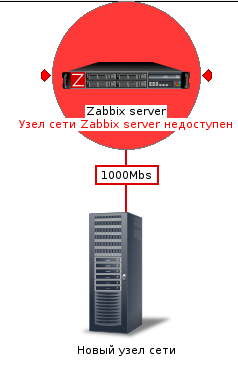

В Мониторинг → Карты сети отобразится соответствующий цвет у связи, если триггер перейдет в состояние проблема.
