4 发现SNMP OIDs

概述

在这个部分，我们将会在交换机上展示discoverySNMP。

键值

和文件系统和网络接口发现不同，此监控项无需有"snmp.discovery" 密钥 - 监控项类型的SNMP agent就足够了。

从Zabbix server/proxy 2.0开始支持发现SNMP OIDs。

根据以下操作来设置发现规则:

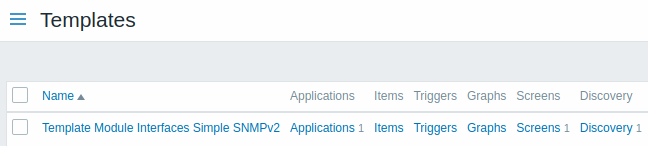

前往: 配置 → 模板

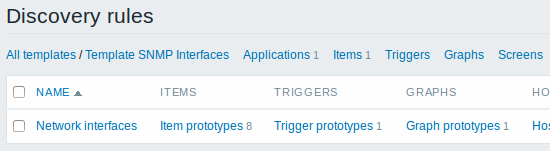

点击相应模板中的发现

点击屏幕右上角的 创建发现规则

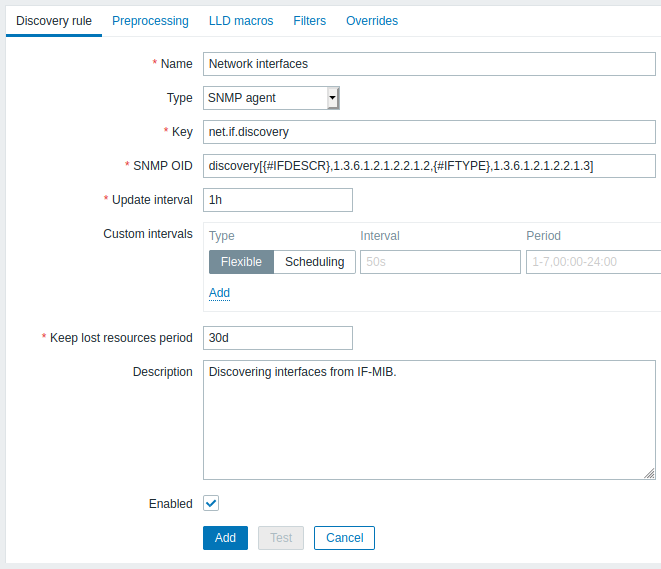

填写发现规则表单，如下面的屏幕截图所示

所有必填输入字段都标有红色星号。

要发现的OID在SNMP OID字段中以以下格式定义: discovery[{#MACRO1}, oid1, {#MACRO2}, oid2, …,]

其中 {#MACRO1}, {#MACRO2} … 是有效的LLD宏名称， oid1, oid2... 是能够为这些宏生成有意义值的OID。包含已发现OID索引的内置宏 {#SNMPINDEX}将应用于已发现的实体。发现的实体按{#SNMPINDEX}宏的值分组。

为了理解我们的意思，让我们在我们的交换机上展示一些snmpwalks：

$ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifDescr
       IF-MIB::ifDescr.1 = STRING: WAN
       IF-MIB::ifDescr.2 = STRING: LAN1
       IF-MIB::ifDescr.3 = STRING: LAN2

       $ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifPhysAddress
       IF-MIB::ifPhysAddress.1 = STRING: 8:0:27:90:7a:75
       IF-MIB::ifPhysAddress.2 = STRING: 8:0:27:90:7a:76
       IF-MIB::ifPhysAddress.3 = STRING: 8:0:27:2b:af:9e

然后设置SNMP OID到: discovery[{#IFDESCR}, ifDescr, {#IFPHYSADDRESS}, ifPhysAddress]

现在，此规则将发现将{#IFDESCR} 宏设置为 WAN, LAN1 and LAN2, {#IFPHYSADDRESS} 宏设置为 8:0:27:90:7a:75, 8:0:27:90:7a:76, 和 8:0:27:2b:af:9e, {#SNMPINDEX} 宏设置为发现的OID索引 1, 2 and 3:

{
           "data": [
               {
                   "{#SNMPINDEX}": "1",
                   "{#IFDESCR}": "WAN",
                   "{#IFPHYSADDRESS}": "8:0:27:90:7a:75"
               },
               {
                   "{#SNMPINDEX}": "2",
                   "{#IFDESCR}": "LAN1",
                   "{#IFPHYSADDRESS}": "8:0:27:90:7a:76"
               },
               {
                   "{#SNMPINDEX}": "3",
                   "{#IFDESCR}": "LAN2",
                   "{#IFPHYSADDRESS}": "8:0:27:2b:af:9e"
               }
           ]
       }

如果一个实体没有一个具体的OID，则该实体将省略相应的宏。例如我们有以下数据：

ifDescr.1 "Interface #1"
       ifDescr.2 "Interface #2"
       ifDescr.4 "Interface #4"

       ifAlias.1 "eth0"
       ifAlias.2 "eth1"
       ifAlias.3 "eth2"
       ifAlias.5 "eth4"

然后在在SNMP发现discovery[{#IFDESCR}, ifDescr, {#IFALIAS}, ifAlias] 将会反馈以下结构：

{
           "data": [
               {
                   "{#SNMPINDEX}": 1,
                   "{#IFDESCR}": "Interface #1",
                   "{#IFALIAS}": "eth0"
               },
               {
                   "{#SNMPINDEX}": 2,
                   "{#IFDESCR}": "Interface #2",
                   "{#IFALIAS}": "eth1"
               },
               {
                   "{#SNMPINDEX}": 3,
                   "{#IFALIAS}": "eth2"
               },
               {
                   "{#SNMPINDEX}": 4,
                   "{#IFDESCR}": "Interface #4"
               },
               {
                   "{#SNMPINDEX}": 5,
                   "{#IFALIAS}": "eth4"
               }
           ]
       }
