4 Обнаружение JMX объектов

Обзор

Имеется возможноть обнаружения всех атрибутов JMX MBeans или MBean, а также можно указать шаблон для обнаружения этих объектов.

Для настройки правила обнаружения обязательно понимать разницу между Mbean и атрибутами Mbean. MBean является объектом, который может представлять собой устройство, приложение или любой другой ресурс, которым необходимо управлять. Например, имеется Mbean, который представляет собой веб-сервер. Его атрибутами являются количество подключений, количество потоков, время ожидания запросов, кэш файлов http, использование памяти и так далее. Выражая эту мысль человеческим языком, мы можем определить кофе машину как Mbean, у которого имеются следующие атрибуты для мониторинга: количество воды на каждую кружку, средний расход воды за определенный период времени, количество кофейных зерен требующихся на каждую кружку, кофейные зерна и время наполнения водой и так далее.

Ключ элемента данных

В настройках правила обнаружения выберите JMX агент в поле Тип.

Используемым ключом элемента данных, является

jmx.discovery[<режим обнаружения>,<имя объекта>]

где

• режим обнаружения - один из следующих: attributes (получение JMX MBean атрибутов, по умолчанию) или beans (получение JMX MBeans)
• имя объекта - шаблон имени объекта, который определяет получаемфые имена MBean (по умолчанию пусто, получение всех зарегистрированных компонентов).

Вы можете обратиться к ObjectName документации для получения опций по указанию шаблона имени объекта.

Если параметры не переданы, с JMX запрашиваются все MBean атрибуты.

Этот ключ поддерживается начиная с Zabbix Java gateway 3.4.

Примеры ключей элементов данных:

jmx.discovery  #Получение всех JMX MBean атрибутов
       jmx.discovery[beans]  #Получение всех JMX MBeans
       jmx.discovery[attributes,"*:type=GarbageCollector,name=*"]  #Получение всех атрибутов сборщика мусора
       jmx.discovery[beans,"*:type=GarbageCollector,name=*"]  #Получение всех сборщиков мусора

Этот элемент данных возвращает JSON объект. Например, в обнаружении MBean атрибутов (переформатировано для наглядности):

[
           {
               "{#JMXVALUE}":"0",
               "{#JMXTYPE}":"java.lang.Long",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,CollectionCount",
               "{#JMXATTR}":"CollectionCount"
           },
           {
               "{#JMXVALUE}":"0",
               "{#JMXTYPE}":"java.lang.Long",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,CollectionTime",
               "{#JMXATTR}":"CollectionTime"
           },
           {
               "{#JMXVALUE}":"true",
               "{#JMXTYPE}":"java.lang.Boolean",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,Valid",
               "{#JMXATTR}":"Valid"
           },
           {
               "{#JMXVALUE}":"PS Scavenge",
               "{#JMXTYPE}":"java.lang.String",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,Name",
               "{#JMXATTR}":"Name"
           },
           {
               "{#JMXVALUE}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXTYPE}":"javax.management.ObjectName",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,ObjectName",
               "{#JMXATTR}":"ObjectName"
           }
       ]

В обнаружении MBeans (переформатировано для наглядности):

[
           {
               "{#JMXDOMAIN}":"java.lang",
               "{#JMXTYPE}":"GarbageCollector",
               "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
               "{#JMXNAME}":"PS Scavenge"
           }
       ]

Поддерживаемые макросы

Следующие макросы поддерживаются для использования в фильтре правила обнаружения и прототипах элементов данных, триггеров и графиков:

Пожалуйста, обратите внимание на этот пример с jmx.discovery (с "beans" режимом). У MBean имеются следующие свойства:

name=test
       тип=Type
       attributes []=1,2,3
       Name=NameOfTheTest
       domAin=some

В результате JMX обнаружения сгенерируются следующие LLD макросы:

• {#JMXDOMAIN} - Zabbix внутренний, описывающий домен MBean
• {#JMXOBJ} - Zabbix внутренний, описывающий объект MBean
• {#JMXNAME} - создается из свойства "name"

Игнорируемые свойства:

• тип : это имя содержит неподдерживаемые символы (не-ASCII)
• attributes[] : это имя содержит неподдерживаемые символы (квадратные скобки не поддерживаются)
• Name : уже задан (name=test)
• domAin : является зарезервированным именем в Zabbix

Давайте рассмотрим еще два практических примера создания LLD правила с использованием Mbean. Для понимания разницы между LLD правилом, которое собирает Mbeans, и LLD правилом, которое собирает Mbean атрибуты, лучше взгляните на следующую таблицу:

LLD правило, собирающее Mbeans

Это правило вернет 3 объекта: колонки верхней строки: MBean1, MBean2, MBean3.

Для получения более подробной информации об объектах, пожалуйста, обратитесь к таблице поддерживаемых макросов, раздел Обнаружение MBeans.

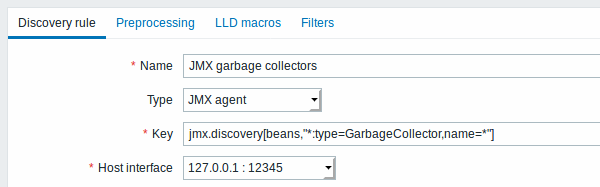

Настройки правила обнаружения, собирающего Mbeans (без атрибутов), выглядят следующим образом:

Используемый ключ:

jmx.discovery[beans,"*:type=GarbageCollector,name=*"]

Обнаружатся все сборщики мусора без атрибутов. Так как сборщики мусора имеют одинаковый набор атрибутов, мы может использовать желаемые атрибуты в прототипах элементов данных следующим образом:

Используемые ключи:

jmx[{#JMXOBJ},CollectionCount]
       jmx[{#JMXOBJ},CollectionTime]
       jmx[{#JMXOBJ},Valid]

Результатом LLD правила обнаружения будет что-то близкое к этому (элементы данных обнаружились по двум сборщикам мусора):

LLD правило, собирающее атрибуты Mbean

Это правило вернет 9 объектов со следующими полями: MBean1Attribute1, MBean2Attribute1, Mbean3Attribute1,MBean1Attribute2,MBean2Attribute2, Mbean3Attribute2, MBean1Attribute3, MBean2Attribute3, Mbean3Attribute3.

Для получения более подробной информации об объектах, пожалуйста, обратитесь к таблице поддерживаемых макросов, раздел Обнаружение MBean атрибутов.

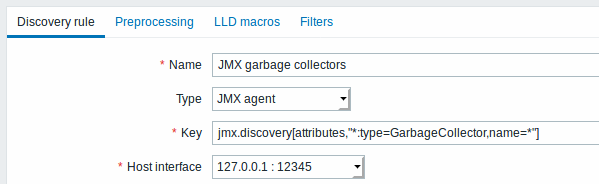

Настройки правила обнаружения, собирающего Mbean атрибуты, выглядят следующим образом:

Используемый ключ:

jmx.discovery[attributes,"*:type=GarbageCollector,name=*"]

Обнаружатся все сборщики мусора с одним элементом атрибута.

В этом конкретном случае элемент данных создастся из прототипа по каждому MBean атрибуту. Основным недостаткой подобной конфигурации является то, что невозможно создать триггер из прототипов триггеров, так как имеется только один прототип элементов данных по всем атрибутам. Таким образом, подобную установку можно использовать для сбора данных, но не рекомендуется использовать для автоматического мониторинга.
